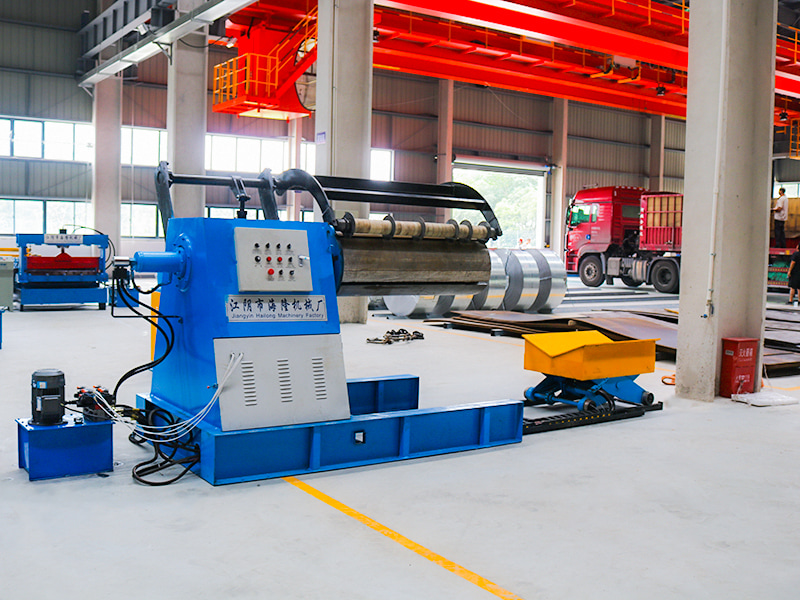

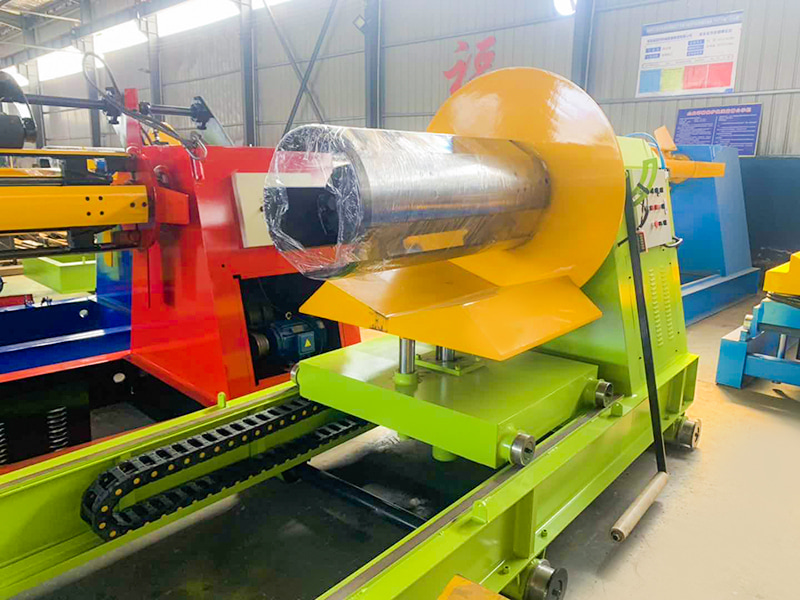

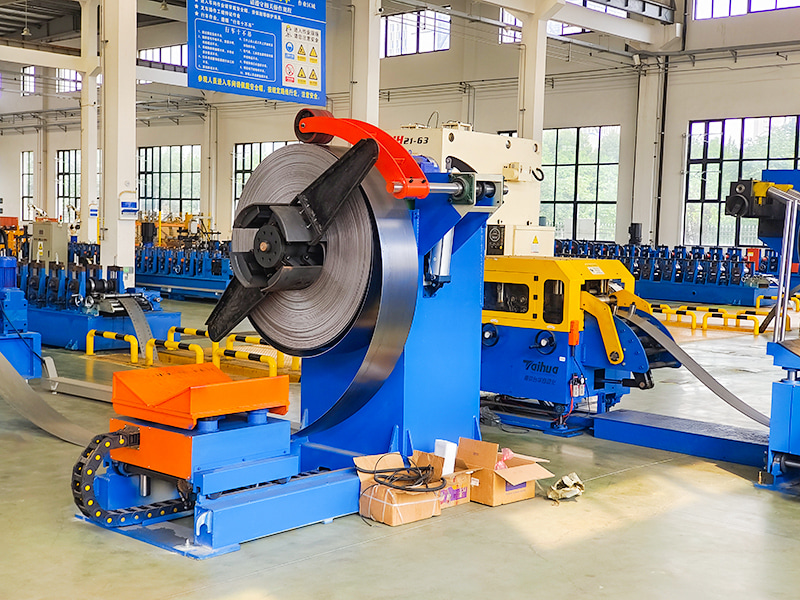

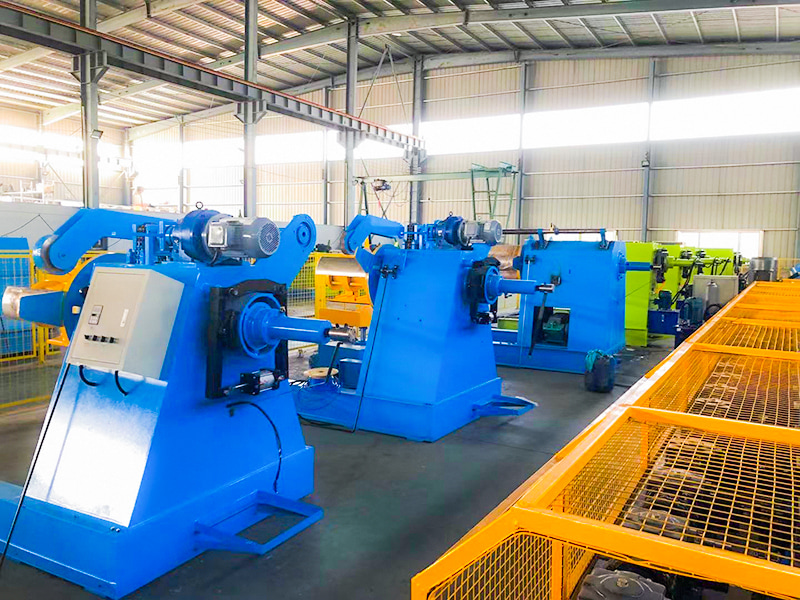

En stålspole hydraulisk avrullare är en nyckelutrustning som används i plåtbearbetningslinjer (såsom rullformningslinjer, slitslinjer, snittlinjer och stämplingslinjer) för att stödja, avveckla och kontrollera metallspolar (stål, aluminium, koppar, etc.). Dess kärnfunktion är användningen av ett hydraulsystem som den primära kraft- och kontrollmetoden.
Jiangyin Hailong Machinery Factory är Steel Coil Hydrauliska Uncoilers Leverantör i Kina. Med över 1200 kundrelationer betjänar vi många branscher med anpassad rullformningsutrustning, levererar Steel Coil Hydrauliska Uncoilers till salu.
Huvudkomponenter:
Ram/bas: Stöder hela enheten.

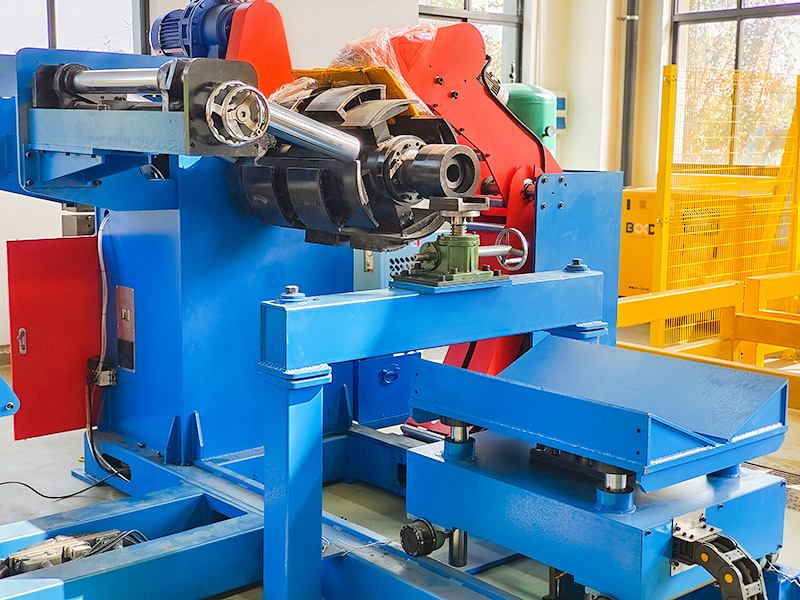

Hydraulisk expanderande och sammandragande rulle: Kärnkomponenten, som innehåller en hydraulisk cylinder och expansions- och sammandragningsmekanism (sektorplattor, pyramidhylsor, etc.).
Spindel och lager: Stöd spolens rotation.
Pressarm (Press Roller): Drivs av en hydraulcylinder trycker pressarmen ned på spolens yttre ring.
Bärarm/bärvagn: Ger extra stöd för spolen.
Bromssystem: Vanligtvis genererar en hydraulisk skivbroms eller hydraulmotor upprullningsspänningen.
Drivsystem: Spindeln kan drivas av en motor och reducering, eller av en hydraulmotor.
Hydraulstation: Inkluderar en hydraulpump, motor, oljetank, styrventilblock (riktningsventiler, proportionella ventiler/servoventiler, tryckventiler, flödesventiler, etc.), kylare, filter, etc.
Elektriskt styrsystem: PLC, pekskärm (HMI), sensorer (närhetsbrytare, pulsgivare, etc.), etc., som används för att ta emot kommandon, övervaka status och exakt styra hydraulsystemets funktion.
Hjälpanordningar: Såsom Coil Centrering Device (CPC) och kantstyrningar.
Arbetsflödesöversikt:
Spollastning: En kran eller vagn lyfter spolen på avrullarens stödarm/vagn. Stödarmen höjs eller vagnen rör sig för att rikta in spolen ungefär med rullens mitt.
Rulleinsättning och spänning: Rullan (i dess tillstånd med reducerad diameter) sätts in i spolens inre hål. Hydraulsystemet driver rullen att expandera, vilket ger ett stadigt stöd för spolens innervägg.
Indragning av rullearm/vagn: Stödanordningen sänks eller rör sig.
Tryckarm nedåt: En hydraulcylinder driver pressarmen (pressrullen) nedåt och pressar det yttersta lagret av spolen.
Gängning och spänningsetablering: En operatör eller ett automatiserat system drar bandets huvud genom efterföljande utrustning (som en plattång). Bromssystemet aktiveras för att upprätta den erforderliga avlindningsspänningen.
Avrullningsoperation: Produktionslinjen startar och spindeln (driven av en elektrisk eller hydraulisk motor) roterar rullen och spolen för att varva ner. Pressarmen höjs gradvis när spolens diameter minskar, medan bromssystemet kontinuerligt ger en jämn spänning.
Urladdning: När spolen är slut höjs pressarmen, rullen komprimeras hydrauliskt och spolstödarmen/vagnen flyttas till ett stödläge för att ta bort den tomma spolkärnan, förbereda för nästa cykel.
| Typ | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Materialbredd (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Materialtjocklek (mm) | 3 | ||||
| Inre Dia. (mm) | φ450 ～ 530 | ||||
| Yttre Dia. (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Vikt (Kg) | 2500 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 |
| Hastighet (m/min) | 15 | ||||
| Expanderar | Hydraulisk expansion | ||||
| Maskinvikt (Kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Machine Sie (mm) | 1,7×1,3×1,4 | 1,8×1,4×1,4 | 2,0×1,5×1,6 | 2,5×1,8×1,8 | 3,0×2,0×2,0 |
| Kraft | AC 3Ph 380V (kan anpassas) | ||||
