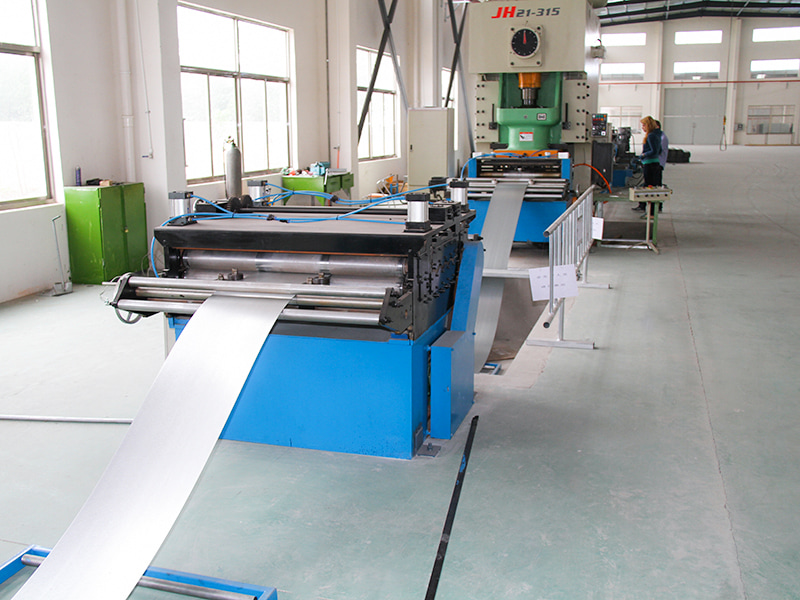

Steel Coil Leveling Machines (även känd som en nivellerare eller rätare) i en kallvalsformningsproduktionslinje är en nyckelutrustning placerad efter avrullaren och före formningsmaskinen. Det är en avgörande förbehandlingsenhet för att säkerställa slutproduktens kvalitet. Dess kärnuppgift är att passera en metallremsa (plåt) som fortfarande har kvarvarande spänningar, böjningar, vågiga kanter och välvningsdefekter efter att ha rullats ut genom ett noggrant kontrollerat flerstegs rullgap, vilket utsätter remsan för en serie av minskande omvända böjningsdeformationer (tillplattning och uträtning). Detta eliminerar effektivt de ursprungliga böjningarna, vågiga kanterna och inre spänningar i spolen, vilket resulterar i ett plant, rakt och spänningsfritt tillstånd. Detta ger kvalificerat råmaterial för efterföljande precisionsformning, skärning till längd eller stansning.
Jiangyin Hailong Machinery Factory är Utjämningsmaskiner för stålspolar Leverantör i Kina. Med över 1200 kundrelationer betjänar vi många branscher med anpassad rullformningsutrustning, levererar Utjämningsmaskiner för stålspolar till salu.

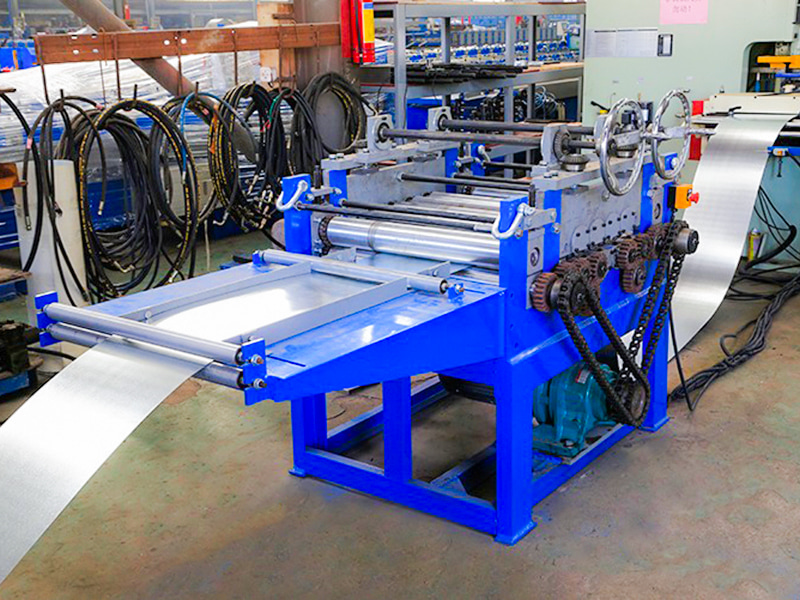

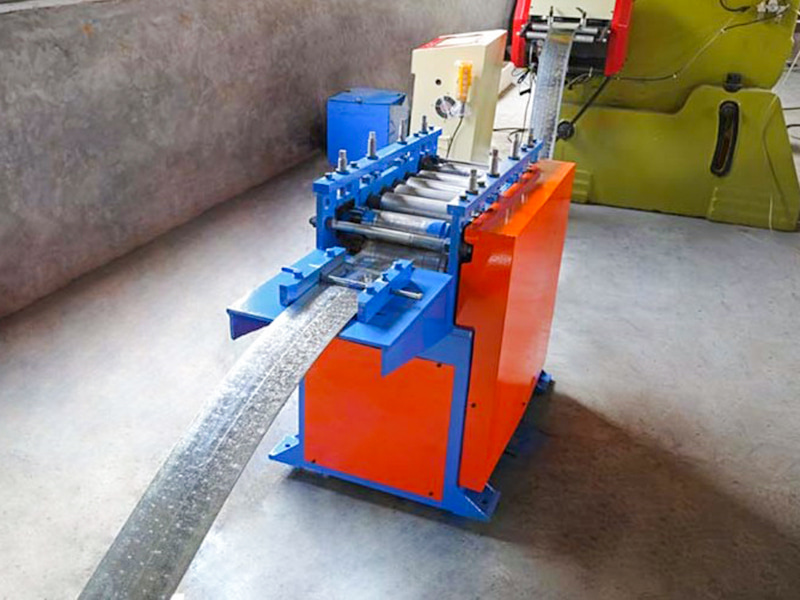

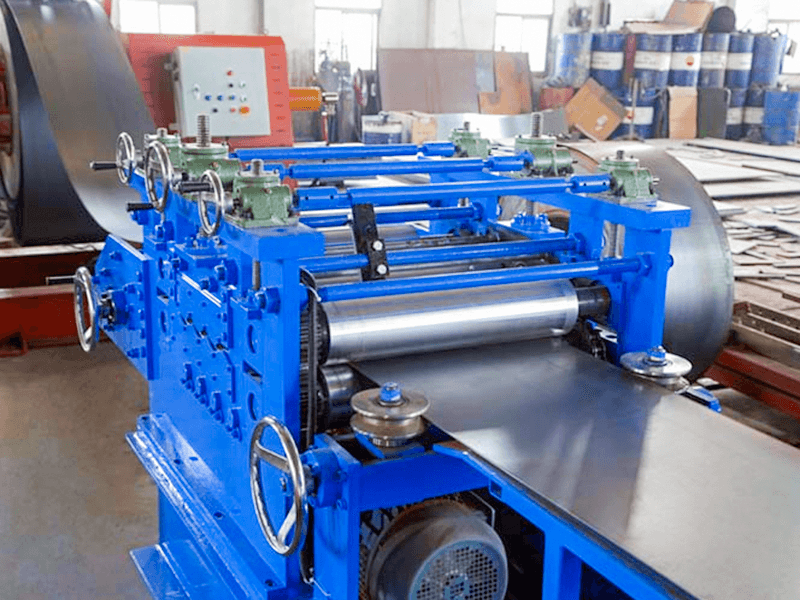

Grundläggande struktur:
Ram: En robust ramstruktur.
Övre/undre riktningsrullsats: En kärnkomponent. Vanligtvis består den av flera cylindriska rullar arrangerade i ett förskjutet mönster (se vanligtvis i udda siffror, såsom 9, 11, 13, 15, 17 eller 21).
Övre rullar: Normalt monterade på en helt justerbar tvärbalk, varav några eller alla kan justeras oberoende (med hjälp av ett handratt eller motor).
Nedre rullar: Vanligtvis fast eller med endast ett fåtal justerbara rullar. Drivrullar (drivna av en motor genom en reducering eller växellåda) är vanligtvis placerade i den nedre raden.
Spaltjustering: Manuellt, elektriskt eller hydrauliskt driven, justerar denna mekanism exakt trycket nedåt på de övre rullarna i förhållande till de nedre rullarna (d.v.s. rätningstryck/rikttryck). Högprecisionsmaskiner möjliggör oberoende justering av varje övre rulle.
Drivsystem: En motor, reducering, koppling och växelfördelningslåda roterar några eller alla de nedre rullarna och drar remsan framåt. Detta system är vanligtvis synkroniserat med produktionslinjens hastighet.
Styranordningar: Sidostyrningsrullar eller styrplattor installeras vanligtvis vid inloppet och utloppet för att förhindra att remsan förirrar sig.
Backup-rullar (tillval): För riktningsmaskiner för breda eller tjocka plåtar är stödrullar installerade på baksidan (icke-fungerande) av arbetsrullarna för att förhindra överdriven avböjning.
Smörjsystem: Smörjer rullager.
Skyddshölje: Ger säkerhetsskydd.
| Typ | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| Bredd (mm) | 200 | 300 | 400 | 500 | 600 |
| Tjocklek (mm) | 1.0 ～ 6.0 | ||||
| Reducerare | 1:30 | ||||
| Motoreffekt (HP) | 5 | 5 | 7 | 7 | 7 |
| Justeringsmetod | Snäckredskap | ||||
| Hastighetsjustering | Variabel frekvenshastighetsreglering | ||||
| Utjämningsrulle Dia. | ￠90×7 (Upper 4 Down 5) | ||||
| Effekt (V) | AC 3Ph 380V | ||||
| Maskinstorlek (L×B×H) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| Maskinvikt (Kg) | 430 | 550 | 670 | 800 | 900 |
