Jordbävningsbeständig skjuvvägg produktionslinje

Kärnfunktioner och tekniska funktioner:

1) Integrerad formning av kompositsektioner

Huvudväggpanel: Höghållfast stålplåt (Q550GJ/Q690) med en tjocklek på 2,0-8,0 mm och en draghållfasthet på ≥650 MPa.

Vertikala förstyvningar: Kallböjda till T- eller U-formade ribbor (80-200 mm i höjd) för att förbättra väggens bucklingsmotstånd.

Horisontella skjuvremsor: Rullformade tvärgående korrugeringar (150-300 mm i längd) för att förbättra energiförlusten. https://example.com/spsw-profile.png (schematiskt diagram: Stålplåtsskärväggskompositstruktur)

2) Optimerad seismisk prestandadesign

Förinställda "svag stråle, stark vägg" böjningslinjer på rullarna styr den riktade frigöringen av seismisk energi (uppfyller krav på jordbävningsmotstånd av magnitud 8).

Intelligent justering av förstyvningsavstånd (300-600 mm) förhindrar instabilitet utanför planet.

3) Effektiv digital produktion

Direct BIM-datadrivning: Analyserar direkt byggnadsmodelldata och justerar automatiskt profildimensioner (anpassar sig till varierande våningshöjder).

Online lasertjockleksmätning maskin vision positionering säkerställer hålgrupp positionsnoggrannhet på ±0,3 mm (uppfyller kraven för höghållfasta bultanslutningar).

Systemkomponenter för kärnutrustning:

Kraftig decoiler: Hydrauliska expansionslager kan bära 20-30 ton stålspolar (1,0-1,5 m breda), med servospänningskontroll för att förhindra deformation.

Nio-vals högtrycksutjämningsmaskin: Eliminerar inre spänningar i 12 mm tjocka plåtar och uppnår en rakhet på ≤1 mm/㎡ (laserkalibrering).

Högprecisionsstansningsenhet: 2000-tons hydraulisk stansmaskin: Stansar samtidigt bulthål och rörledningsgenomträngande hål, stödjer stansning av 50 mm tjocka plåtar.

Förstyvningsmaskin: 24-32 uppsättningar hårdmetallvalsar (hårdhet HRC62), steg-för-steg pressning av T/U-formade ribbor (djuptolerans ±0,2 mm).

Shear Strip Corrugation Machine: Servofrekvensomvandling ger horisontella korrugeringar med justerbar våglängd (150/200/300 mm) och ett vågdjupsförhållande på 1:8 till 1:10.

Kantlåsande bockning: Fyrcylindrig synkron hydraulisk bockningsmaskin bildar väggskarvar (böjvinkel 90° ±0,5°).

Plasmaskärning med fast längd: Plasmaskärning under vatten (tjocklek ≤ 12 mm), skärvinkel ≤ 3°, ingen termisk deformation.

Kvalitetsinspektion av 3D-skanning: Laserskanning jämför BIM-modeller för att generera fullskaliga avvikelsekonturkartor (noggrannhet 0,1 mm).

Digital Twin Styrsystem: Kartläggning i realtid av fysisk utrustnings status, förutsäger rullslitage och kompenserar automatiskt för det.

Branschtillämpningsvärde:

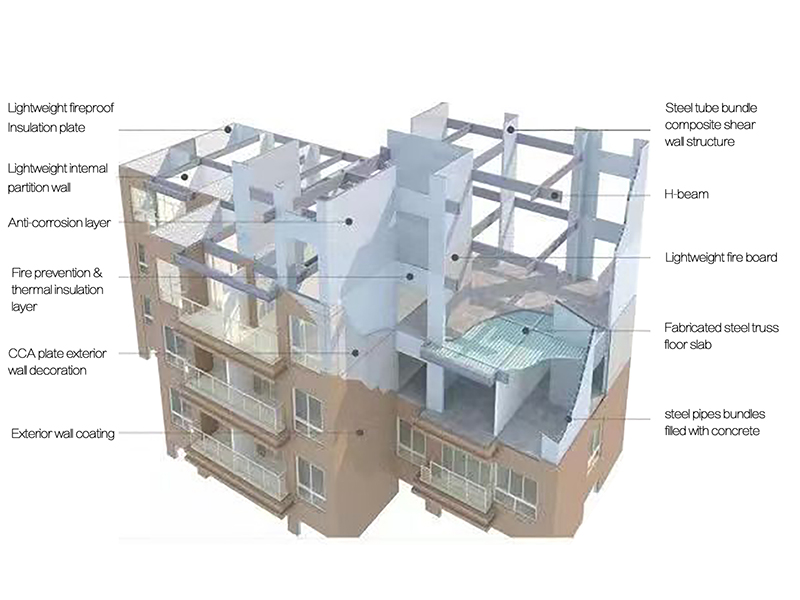

Superhöga byggnader: Vikten minskas med 60 %, vilket ökar kärnans konstruktionshastighet med tre gånger (applikationsfallet för Shanghai Tower).

Industriell seismisk resistans: Sidostyvheten hos kemiska och kärnkraftverk ökade med 200 %, vilket uppfyllde SL-2 jordbävningsförhållanden.

Green Transformation: Koldioxidreduktion med 1,2 ton per kvadratmeter, vilket ger LEED-certifieringspoäng.
