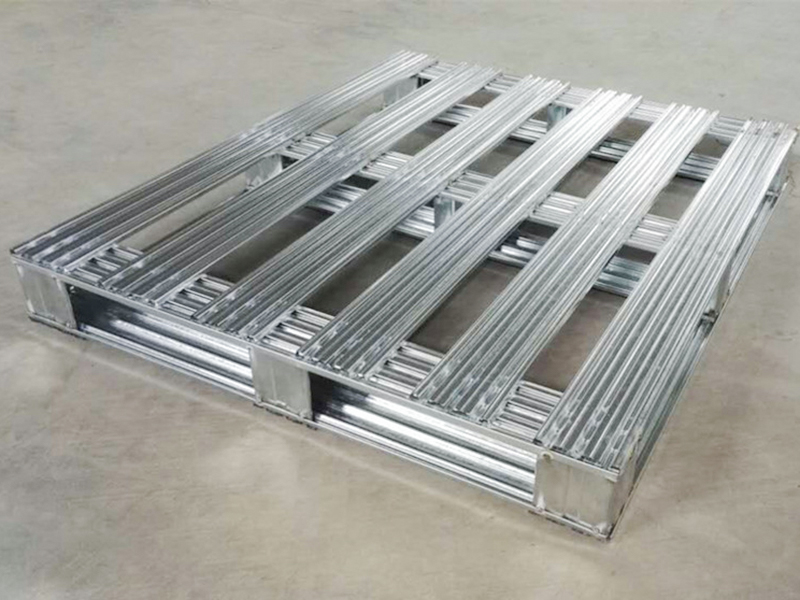

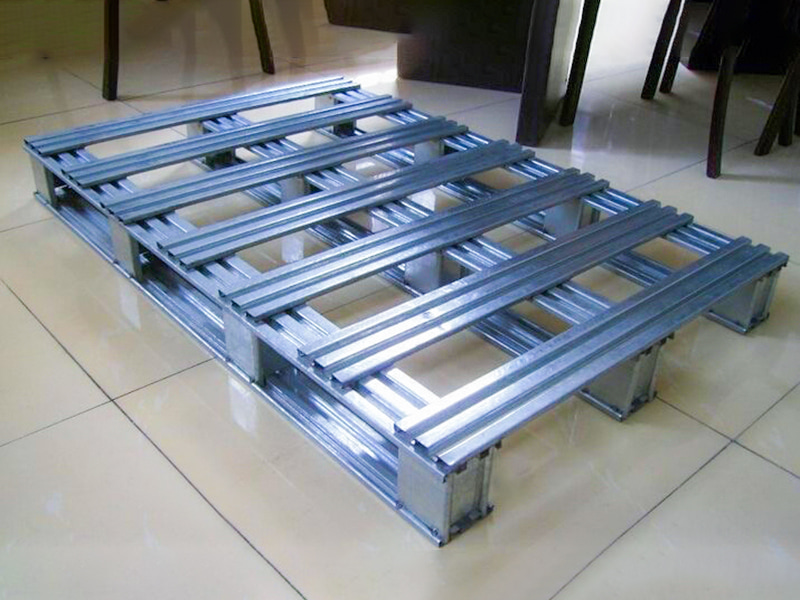

Pallet Profile Roll Forming Machine är en intelligent rullningsutrustning som används speciellt för att producera kärnkomponenterna i pallar av helt stål i logistik- och lagersystem. Den kallböjer kontinuerligt höghållfasta stålspolar (Q235/Q345, tjocklek 1,0-2,0 mm) till standardiserade profiler såsom pelare, balkar och panelförstärkningar genom flera höghållfasta rullar, vilket uppnår hög belastningskapacitet, lång livslängd och modulär snabb montering av pallar.
Jiangyin Hailong Machinery Factory är Rullformningsmaskin för pallprofiler Leverantör i Kina. Med över 1200 kundrelationer betjänar vi många branscher med anpassad rullformningsutrustning, levererar Rullformningsmaskin för pallprofiler till salu.
Kärnfunktioner och tekniska funktioner:
(1). Superstark bärande struktur
Panelförstärkning: Ω-formade korrugerade ribbor (höjd 15-25 mm), vilket ökar panelens böjstyvhet med 300 %.
Balklås: självlåsande laxstjärtspår, insticksmotstånd ≥5kN (ingen svetsning/bultar krävs).
(2). Högeffektiv antikorrosionsprocess
Basmaterial: varmförzinkad stålplåt (zinkskikt ≥80μm)
Online elektrostatisk sprutning epoxibeläggning (tjocklek ≥60μm), saltspray korrosionsbeständighet ≥1000 timmar.
(3). Intelligent flexibel produktion
Snabbvalsbytessystem: byte av pallspecifikationer (1200×800/1200×1000 mm) tar bara 20 minuter.
Laserkodningsmärkning: automatisk gravering av lastnivå (A/B/C nivå) och produktionsbatch QR-kod.
Kärnsystemets sammansättning av utrustningen:
Hydraulisk avrullare: hydrauliskt expansionslager belastar 5 ton stålspolar, EPC-korrigeringsnoggrannhet ±0,3 mm.

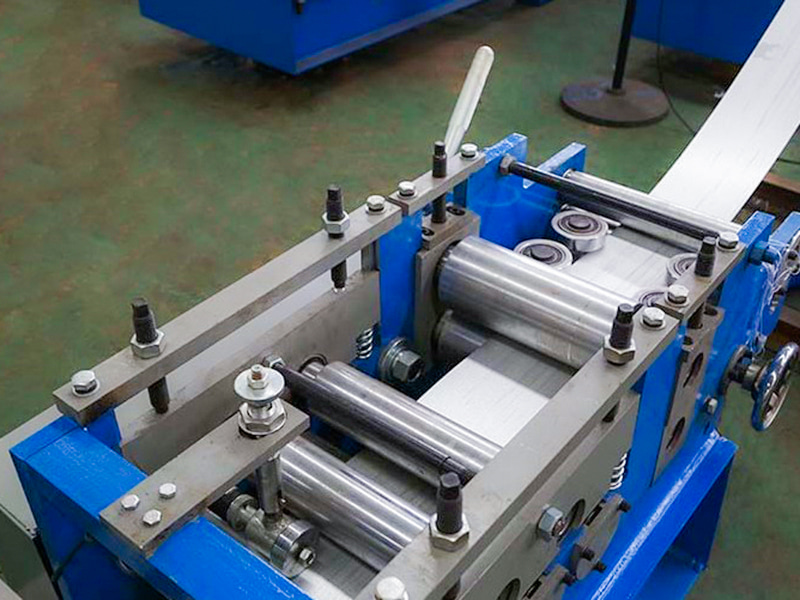

Höghållfast utjämningsmaskin: 9 rullar rätar ut 2,0 mm tjocka plåtar för att eliminera sickelböjning (räthet ≤1 mm/m).

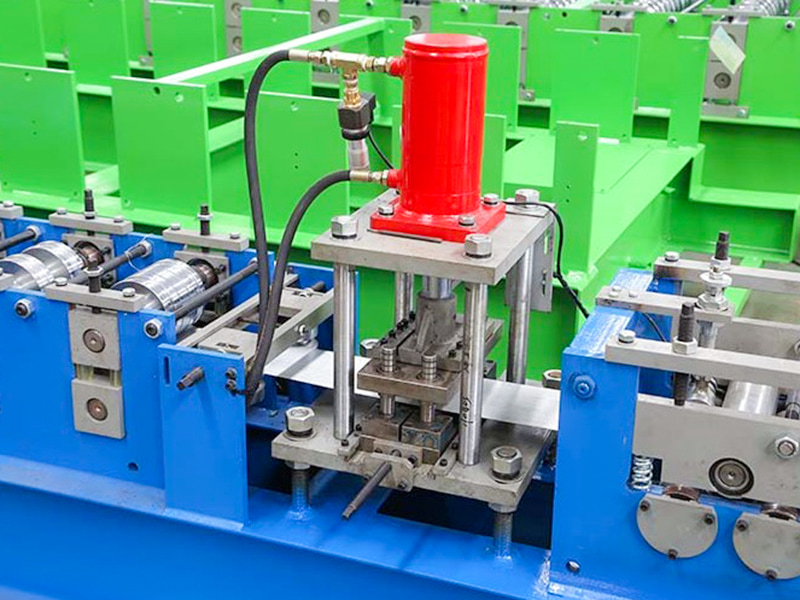

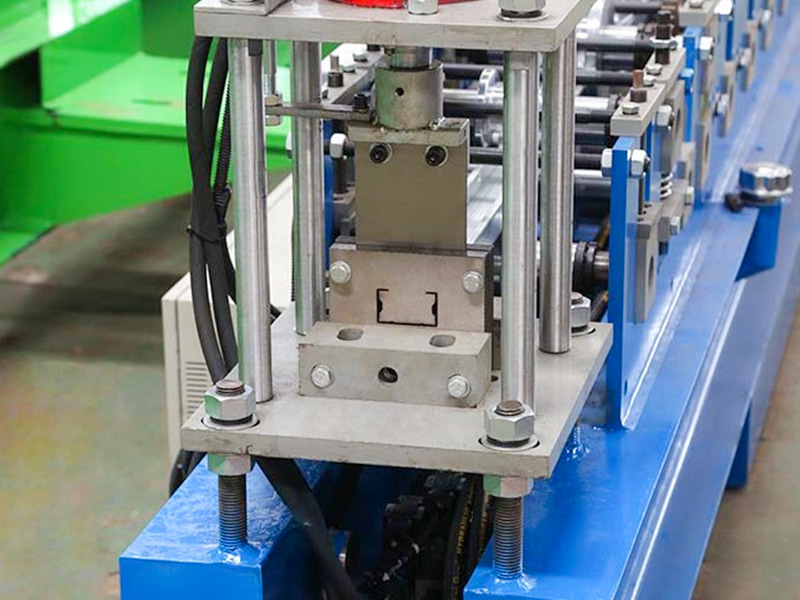

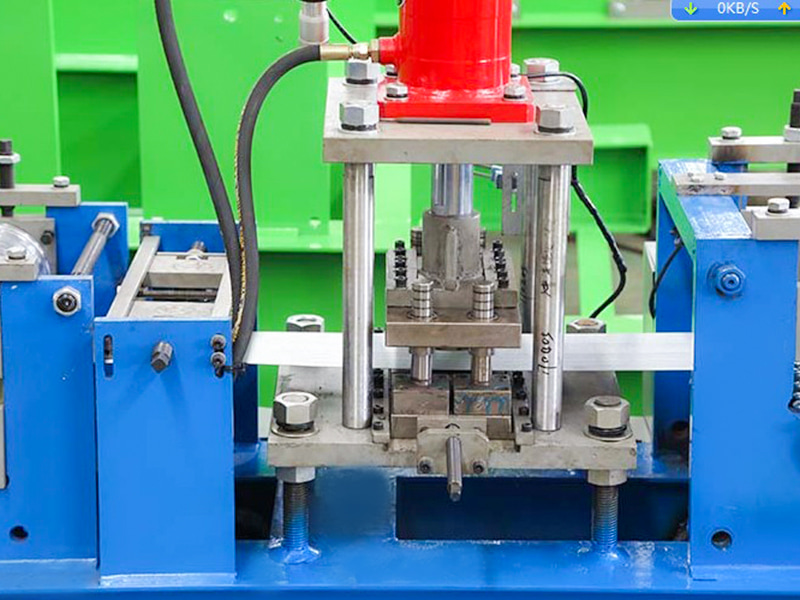

Precisionsstansningsenhet: Servostansning synkroniserar stansning:
• Kolumnanslutningshål (Φ12 ± 0,1 mm)
• Gaffeltruckhål (100×50 ± 0,2 mm).

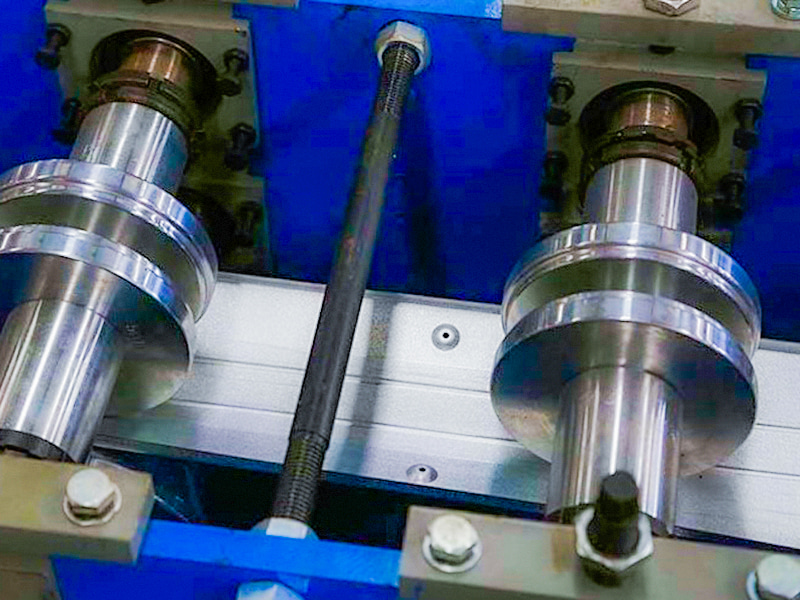

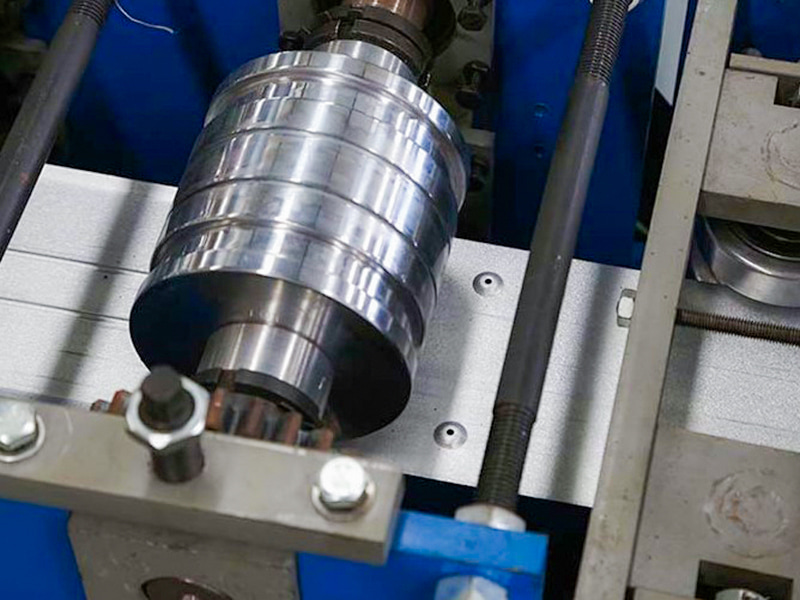

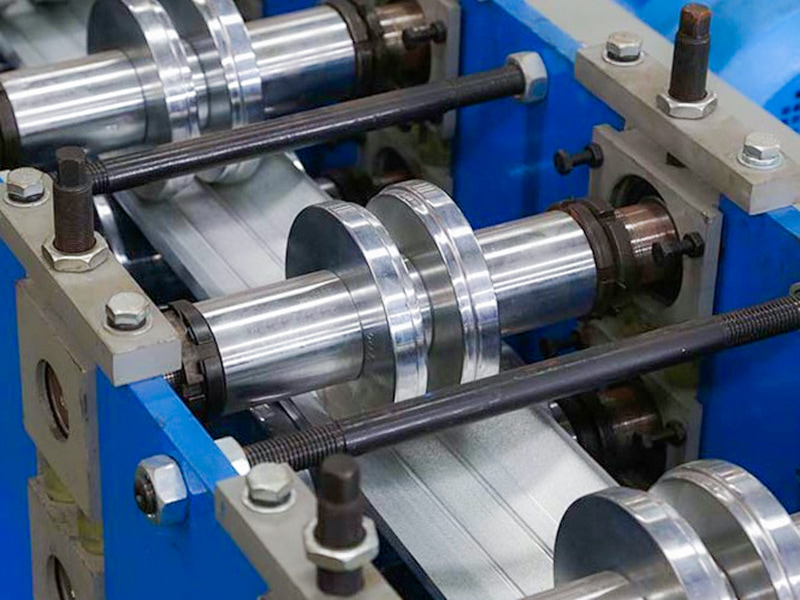

Formningsmaskin för sammansatt sektion (kärnmodul): 18-22 uppsättningar hårdmetallvalsar (SKD11), som utför steg-för-steg pressning
Elektrostatisk sprutning online: Pulveråtervinningsgrad ≥ 98%, beläggningshärdningstemperatur 200°C ± 5°C (vidhäftningsgrad 0).
Servoklippt till längd: Flygande sågskärning (snittlutning ≤ 0,5°), längdområde 0,5-2,5 m (tolerans ± 0,3 mm).
Intelligent palleteringsrobot: Identifierar visuellt profiltyper och sorterar och staplar (kolumner/balkar/paneler i separata lager.
Digital Twin Styrsystem: Realtidsövervakning av rulltryck och temperatur, förutsäger underhållscykler och upprätthåller en stilleståndshastighet på ≤ 0,5 %.
Branschtillämpningsvärde:
Kostnadsminskning och effektivitetsförbättring: Enlinjes produktionskapacitet når 50-80 meter per minut, 15 gånger snabbare än svetsprocesser, vilket minskar tillverkningskostnaderna med 40 %.

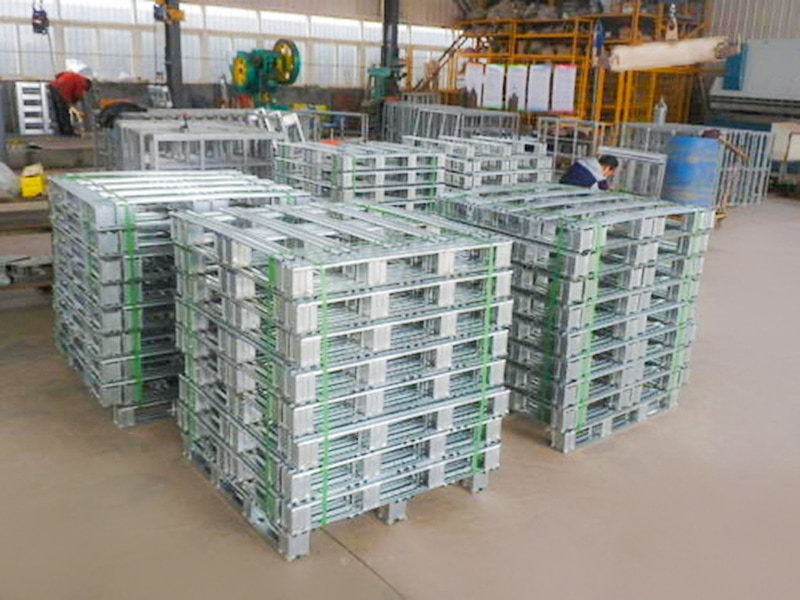

Utrymmesoptimering: Nestbar design (tomma pallar kan staplas ≥ 5 lager), vilket sparar 60 % lagringsutrymme.
| Tekniska parametrar | ||
| Objekt | Parameter | Anmärkning |
| Maskinbas | National Standard No.40 I-Beam Steel | Övergripande svetsstruktur |
| Rullmaterial | Cr12MoV stål | Vakuumhärdning |
| Huvudaxel | φ75,40Cr | Härdning och härdning |
| Bildar grupper | 20 | |
| Huvudmotoreffekt | 18,5KW, K-serien | |
| Huvuddriven växellåda | Kedja & redskap | |
| Avskärningsläge | Hydraulisk avstängning | Hydraulstationsmotoreffekt är 22 KW |
| Stansningsläge | Stansningsanordning | |
| Uncoiler | Last 5-ton, med lastplattform | Hydraulstationsmotoreffekt är 2,2 KW |
| Control System | Siemens/Schneider PLC | |
| Hydrauliskt system | BeiJin Huade varumärke | |
| Total längd på produktionslinjen | Cirka 28 meter | |
| Utrustning Vikt | Runt 8-ton | |
| Råmaterial tjocklek | 1,0-2,0 mm | Q235 galvaniserad spole |
| Produktionshastighet | 156~20m/min | |
