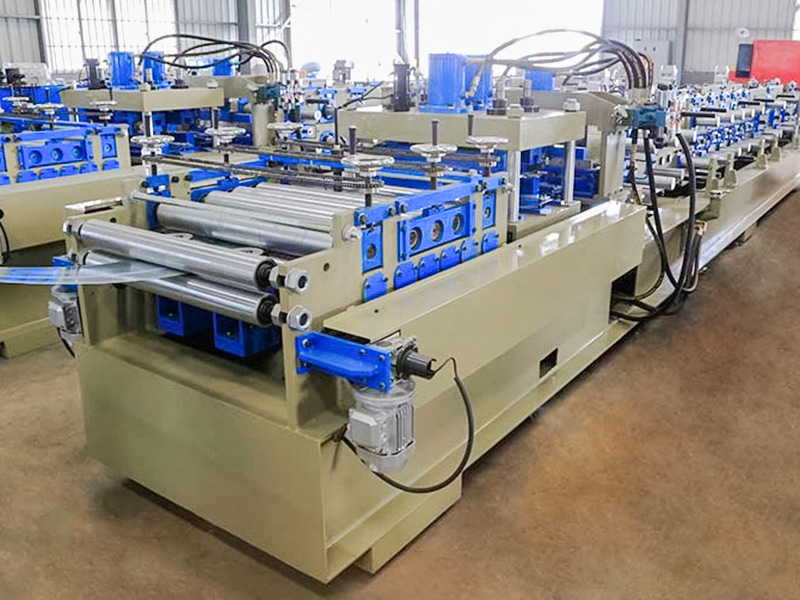

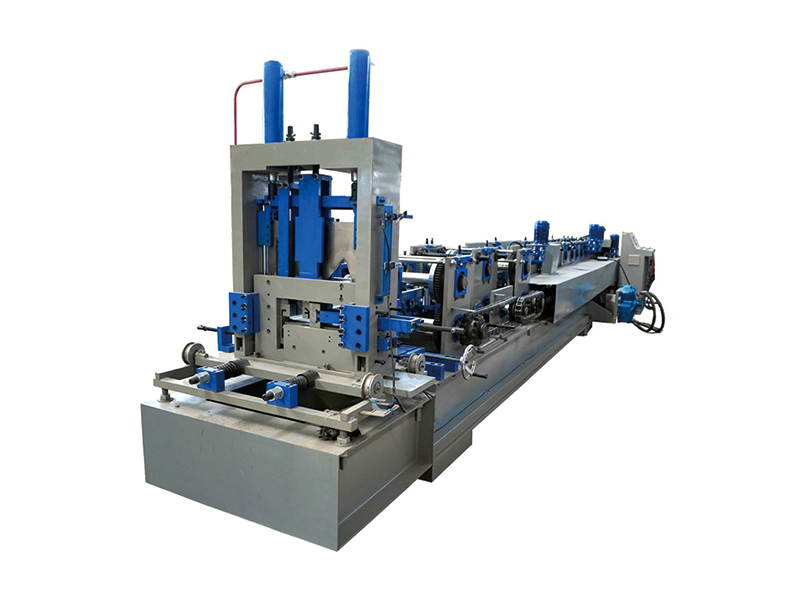

CZ Purlin Roll Forming Machine är en högautomatiserad industrimaskin speciellt designad för effektiv och kontinuerlig produktion av C/Z-sektionsgarn. Den används ofta i stålkonstruktioner, särskilt i tak- eller väggsystem med långa spann som kräver högre bärförmåga och stabilitet. Den helautomatiska CZ Purlin Roll Forming Machine av typen 80-300 är en specialiserad maskin med mer avancerad teknik och en mer komplex formningsprocess. Den är speciellt utformad för produktion av högpresterande cylindriska sidor av komposit. Genom att använda en högautomatiserad kallvalsformningsprocess (eventuellt kombinerad med in-line fogningsteknik), bearbetar den kontinuerligt stålband till olika CZ-profiler med en total höjd från 80 mm till 300 mm. Dess kärnvärde ligger i dess förmåga att effektivt och massproducera höghållfasta, högstabila räfflor som krävs för långsträckta konstruktioner med tung last. Det är en viktig del av utrustningen i avancerad stålkonstruktionstillverkning. Dess tekniska svårigheter och kostnader är dock generellt sett högre än för vanliga C-sektionsgarnformningsmaskiner.
Jiangyin Hailong Machinery Factory är 80-300 Typ CZ Purlin rullformningsmaskiner Leverantör i Kina. Med över 1200 kundrelationer betjänar vi många branscher med anpassad rullformningsutrustning, levererar 80-300 Typ CZ Purlin rullformningsmaskiner till salu.
I likhet med C-maskinen betyder detta att utrustningen har helautomatiska funktioner:
Automatisk avrullningsmatning: Stålspolen lindas automatiskt av, utjämnas och matas in i formningslinjen.

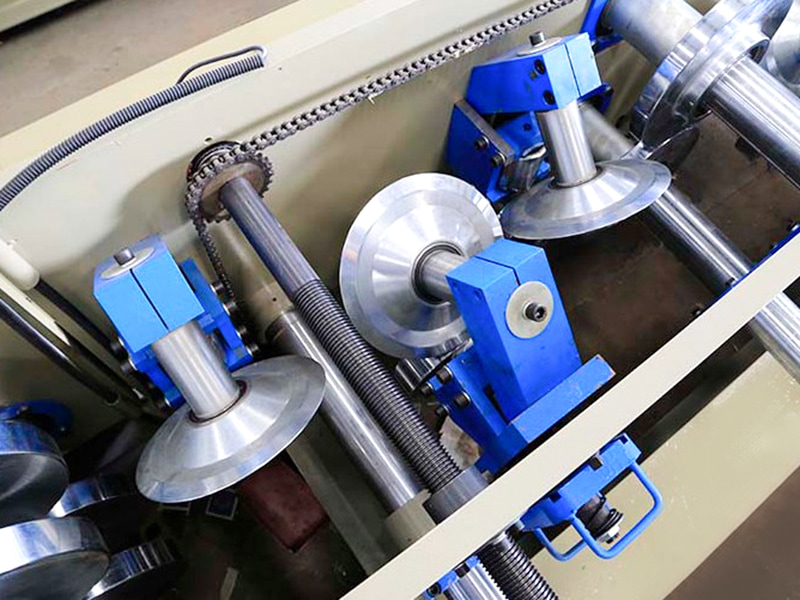

Automatisk rullformning: Programstyrd precisionsrullning med flera pass.

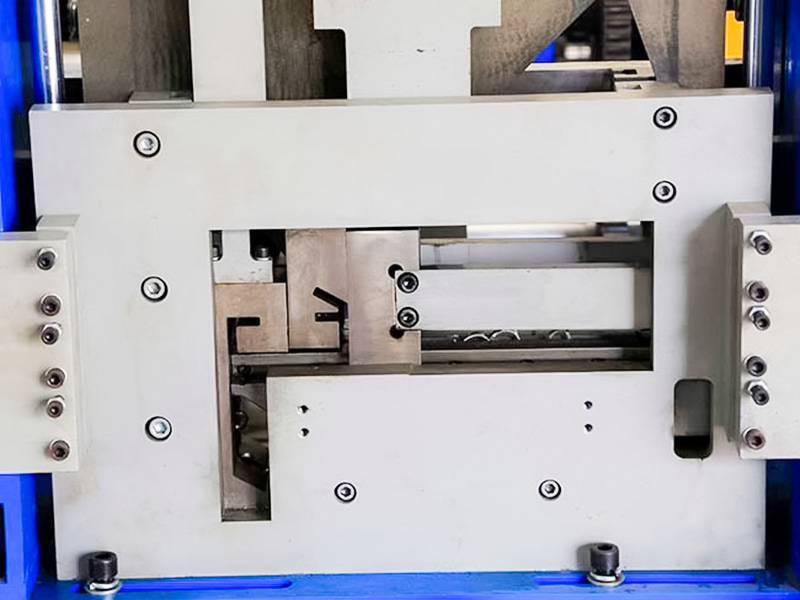

Automatisk kapning till längd: Flygande sågar eller hydrauliska saxar med hög hastighet utför exakt kapning i kontinuerlig rörelse, vilket säkerställer oavbruten produktion.
Automatisk urladdning/stapling: Färdiga produkter transporteras automatiskt, räknas och staplas snyggt.

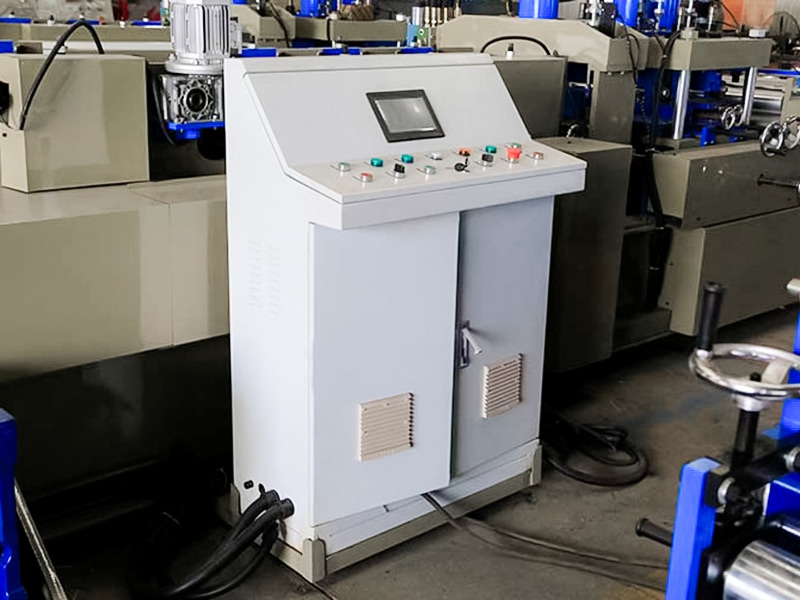

PLC Intelligent Control: Parametrar (specifikationer, längd, kvantitet, hålpositioner etc.) ställs in via pekskärmen och systemet kör och övervakar automatiskt hela processen.
Fördelar:

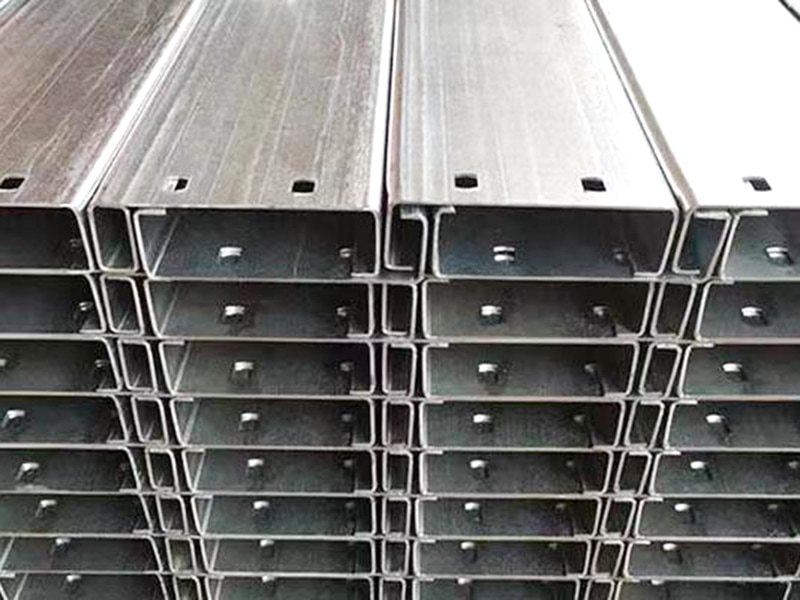

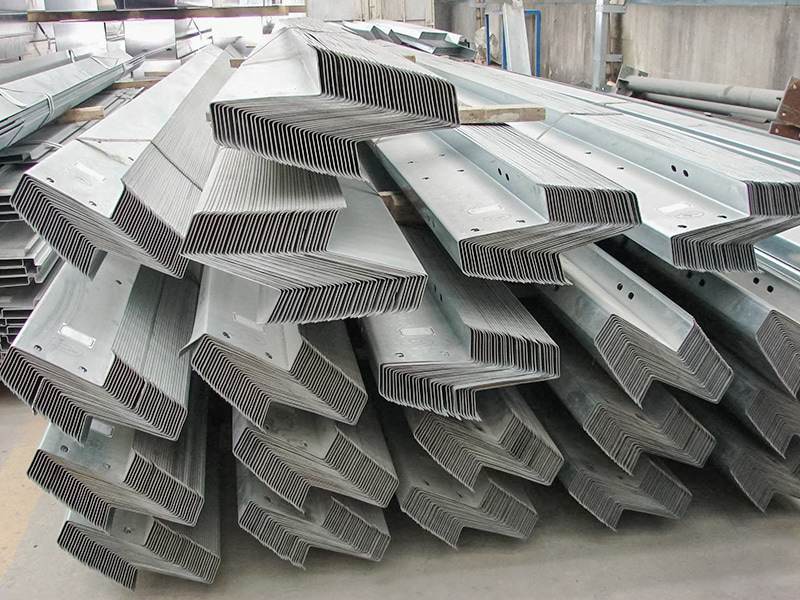

Utmärkt strukturell prestanda: De producerade CZ-gallarna erbjuder styrka och stabilitet som vida överstiger den hos enkla C-typ-garn.
Långtidslösning: En nyckelkomponent för kostnadseffektiv konstruktion med långa spann.
Hög produktionseffektivitet: Helautomatisk kontinuerlig produktion möter stora volymkrav.
Hög precision och konsistens: PLC-kontroll säkerställer dimensionell noggrannhet och jämn kvalitet.

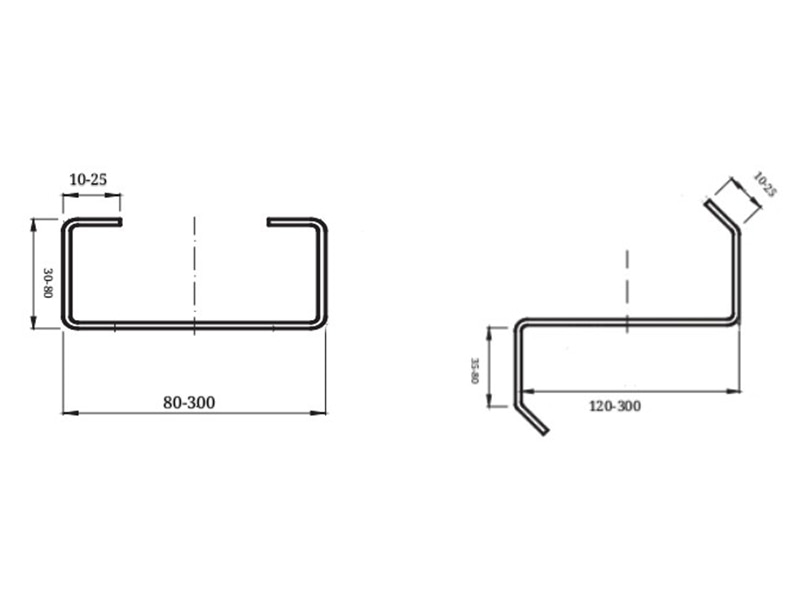

Högt materialutnyttjande: Kontinuerlig produktion minskar avfallet. Flexibilitet (relativ): En enskild maskin kan producera CZ-garn med varierande specifikationer inom sitt nominella område (80-300 mm höjd) genom att byta ut rullhylsor och göra justeringar (obs: att byta ut formen är en betydande uppgift).
| Tekniska parametrar | ||
| Objekt | Parameter | Anmärkning |
| Maskinbas | National Standard No.40 I-Beam Steel | Övergripande svetsstruktur |
| Rullmaterial | Cr12Mo1V1 | Vakuumhärdning |
| Huvudaxel | φ90,40Cr | Härdning och härdning |
| Bildar grupper | 20 | |
| Huvudmotoreffekt | 25KW, Inv | |
| Huvuddriven växellåda | K107 (K107 spiralväxellåda) | |
| Körmetod | 1,2 tums dubbelkedjedrivning | |

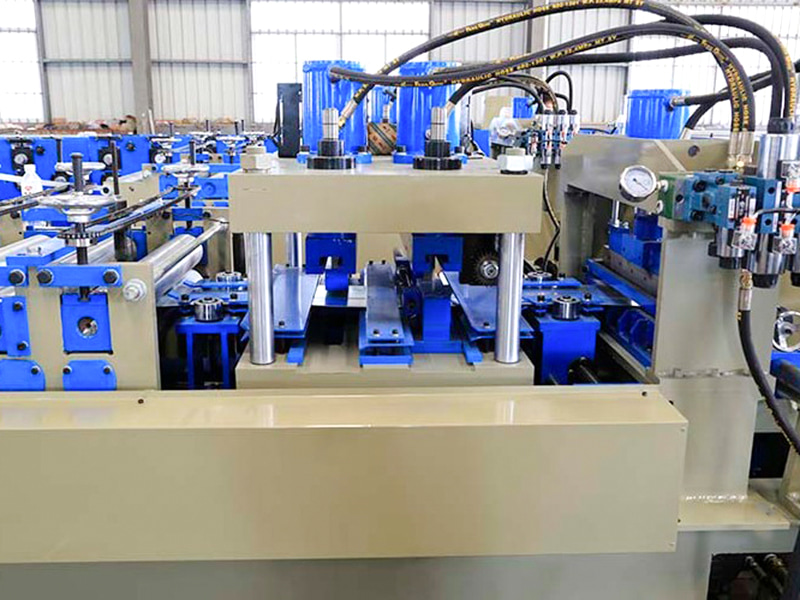

| Avskärningsläge | Hydraulisk avstängning | Hydraulstationens motoreffekt är 11KW |
| Stansningsläge | Hydraulisk stansning | |
| Uncoiler | Last 5-ton, med lastplattform | Hydraulstationsmotoreffekt är 2,2KW |
| Styrsystem | Siemens/Schneider PLC | |
| Hydrauliskt system | BeiJin Huade varumärke | |
| Total längd på produktionslinjen | Cirka 25 meter | |
| Utrustning Vikt | Runt 12-ton | |
| Råmaterial tjocklek | 3,0 mm | Q235 galvaniserad spole |
| Råmaterial bredd | 175 mm ~ 480 mm | |
| Produktionshastighet | 25~30m/min | |
