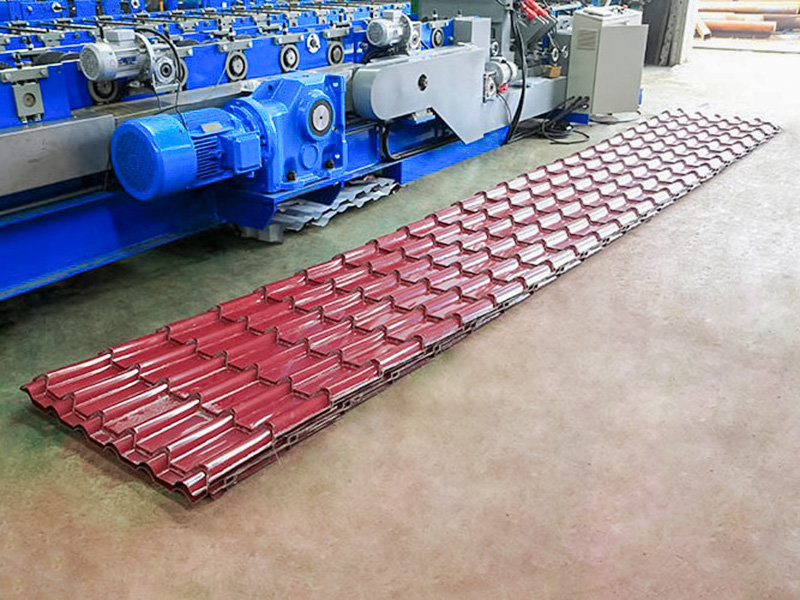

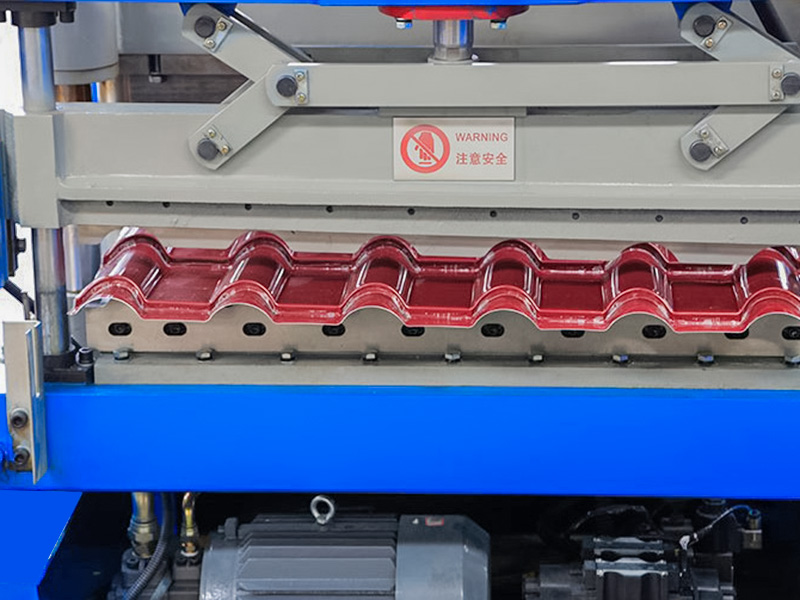

YX25-162-810 glasade plattor har en 25 mm korrugerad höjd, 162 mm stigning och en effektiv bredd på 810 mm. Det balanserar dekorativt tilltal, dränering och materialeffektivitet. YX25-162-810 glaserad kakelrulleformningsmaskin är en specialiserad plåtbearbetningsmaskin speciellt designad för kontinuerlig produktion av metalltakpaneler i stil med antika glaserade plattor. Dess kärnteknologi använder en kallvalsningsprocess för att direkt forma metallspolar till moderna metallplattor med de tredimensionella kurvorna och dekorativa effekterna av traditionella lerglaserade plattor.
Jiangyin Hailong Machinery Factory är YX25-162-810 Stark anpassningsförmåga glaserad kakelrulleformningsmaskin Leverantör i Kina. Med över 1200 kundrelationer betjänar vi många branscher med anpassad rullformningsutrustning, levererar YX25-162-810 Stark anpassningsförmåga glaserad kakelrulleformningsmaskin till salu.
Kärnkomponenter inkluderar vanligtvis:
Lastare/Uncoiler: Laddar och lindar av metallspolarna.
Styr-/utriktningsanordning: Säkerställer att remsan går rakt in i formningsområdet.

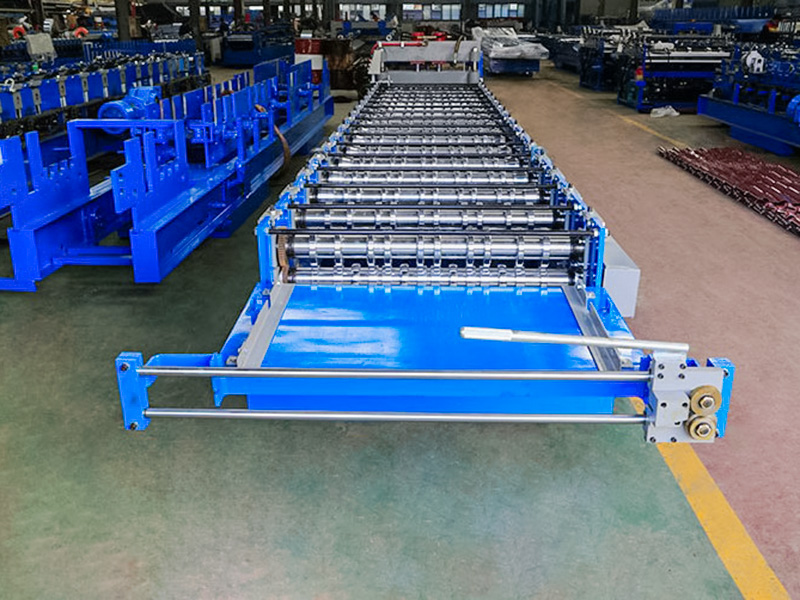

Multi-Stand Roll Forming Frame: Kärnkomponenten, varje ram innehåller ett eller flera par övre och nedre formningsrullar, är ansvarig för att gradvis böja metallen.

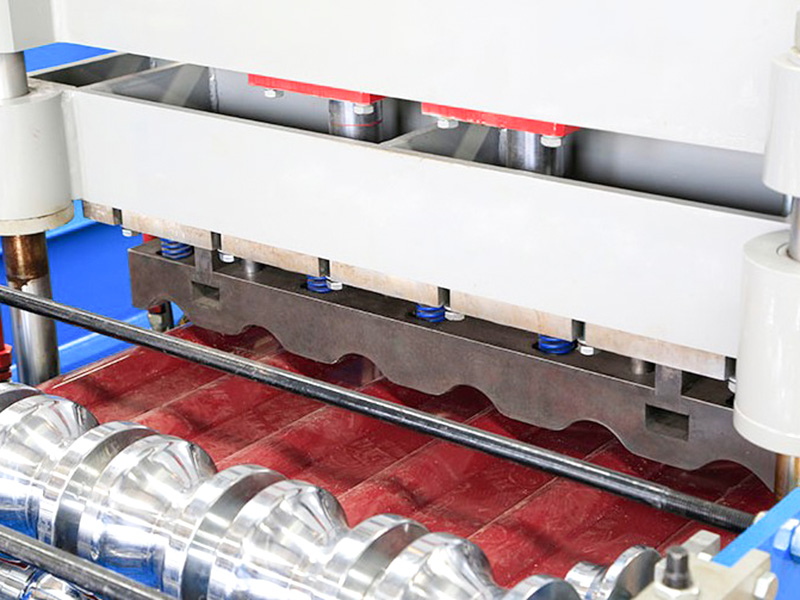

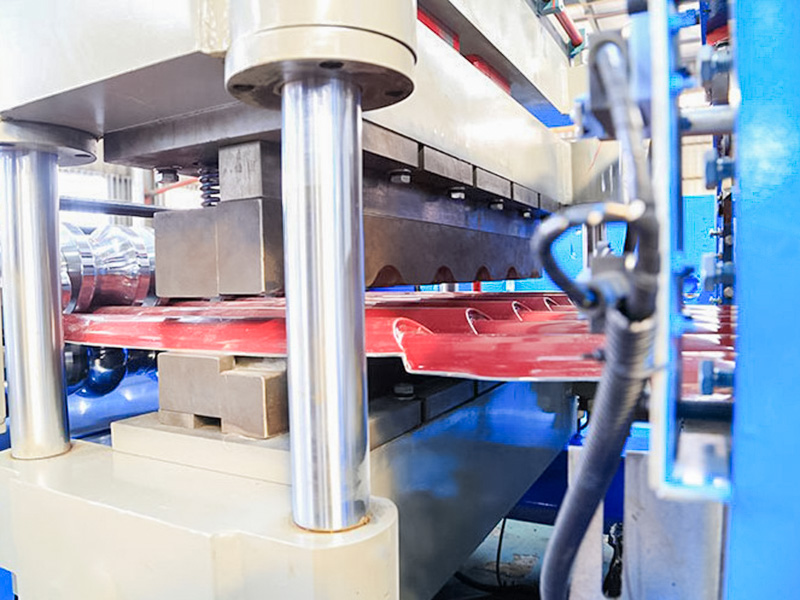

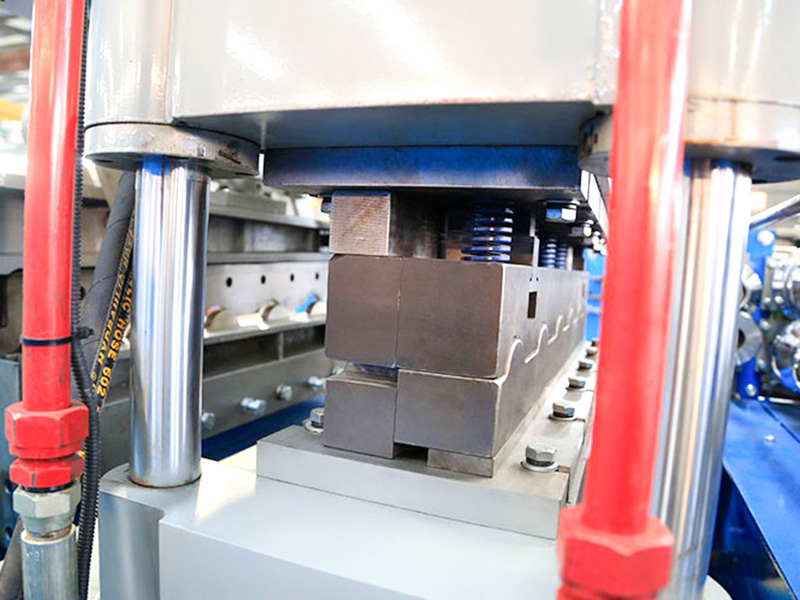

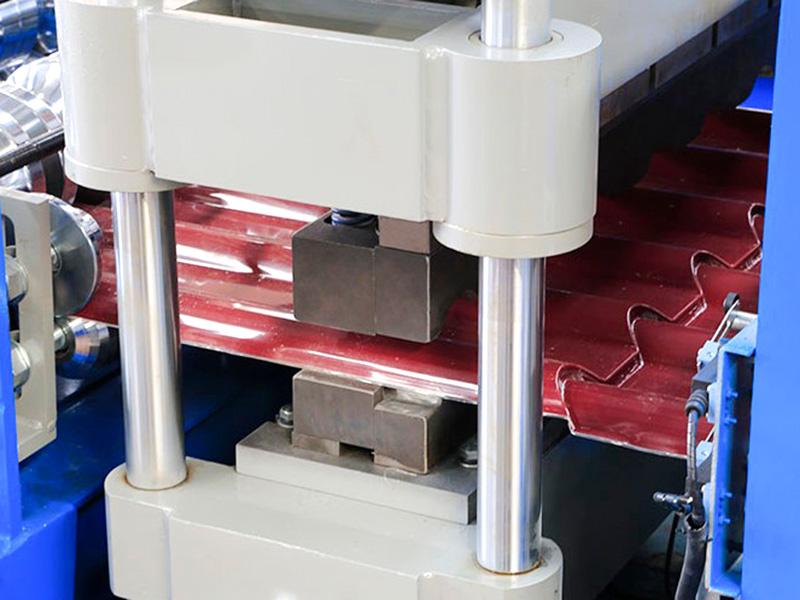

Stansenhet: Automatisk hydraulisk stansning och formning. Olika stansar kan konfigureras för att möta olika stämplingskrav.
Skäranordning: Vanligtvis en hydraulisk flygande sax eller stoppsax, den skär plåtmaterialet exakt till önskad längd när det fortsätter att röra sig.
Utmatning/staplingssystem: Samlar upp och staplar de formade och skurna arken.
Styrsystem (PLC): Styr hela produktionslinjens driftshastighet, skärlängd och räkning.
Huvudfunktioner och tillämpningar för denna utrustning:
Mycket specifik: Valsformarna är designade baserat på den exakta tvärsnittsformen och dimensionskraven för YX36.5-780 korrugerad plåt, vilket säkerställer exakta slutproduktparametrar som korrugeringshöjd, korrugeringsstigning och effektiv bredd.
Effektiv produktion: Kontinuerlig drift är möjlig, med produktionshastigheter som vanligtvis sträcker sig från 15-30 meter per minut eller högre, vilket gör den lämplig för storskaliga projekt.
Materialkompatibilitet: Spolar av olika material (stål, aluminium) och beläggningar (galvaniserad, färgbelagd PVDF/polyester/SMP, etc.) kan bearbetas, med tjocklekar som vanligtvis sträcker sig från 0,4 mm till 1,0 mm (beroende på utrustningens kapacitet).
Exakt skärning: Utrustad med ett högpresterande skärsystem, varje platta skärs exakt till längden.
Automatiserad styrning: PLC-systemet möjliggör parameterinställning, driftövervakning och feldiagnos, vilket säkerställer enkel drift.
| Tekniska parametrar | ||
| Objekt | Parameter | Anmärkning |
| Maskinbas | National Standard No.45 I-Beam Steel | Övergripande svetsstruktur |

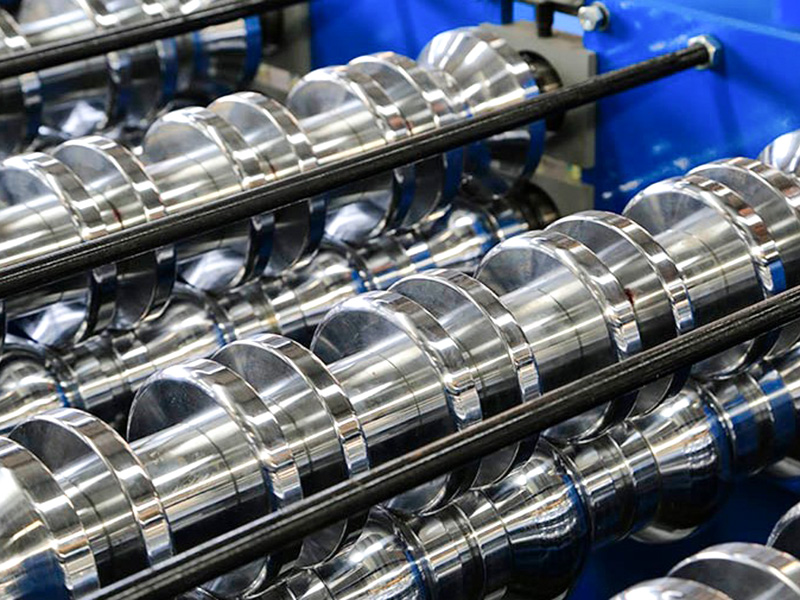

| Rullmaterial | Högkvalitativt 45# stål | Finbearbetning, släckt, belagd med hårdkrom |
| Huvudaxel | φ75，45# Stål | Finbearbetning, kyld |
| Bildar grupper | 14 | |
| Huvudmotoreffekt | 7,5KW | |
| Körmetod | Kedjedrift | |
| Avskärningsläge | Hydraulisk avstängning | Hydraulstationsmotoreffekt är 4KW |
| Skär blad | Cr12MoV | Släckt, HRC58-62 |
| Uncoiler | Last 5-ton, med lastplattform | Hydraulstationsmotoreffekt är 2,2KW |
| Styrsystem | Siemens/Schneider PLC | |
| Hydrauliskt system | BeiJin Huade varumärke | |
| Total längd på produktionslinjen | Cirka 20 meter | |
| Utrustning Vikt | Runt 9-ton | |
| Råmaterial tjocklek | 0,5-0,8 mm | Q235 galvaniserad spole |
| Produktionshastighet | 5~8m/min | |
