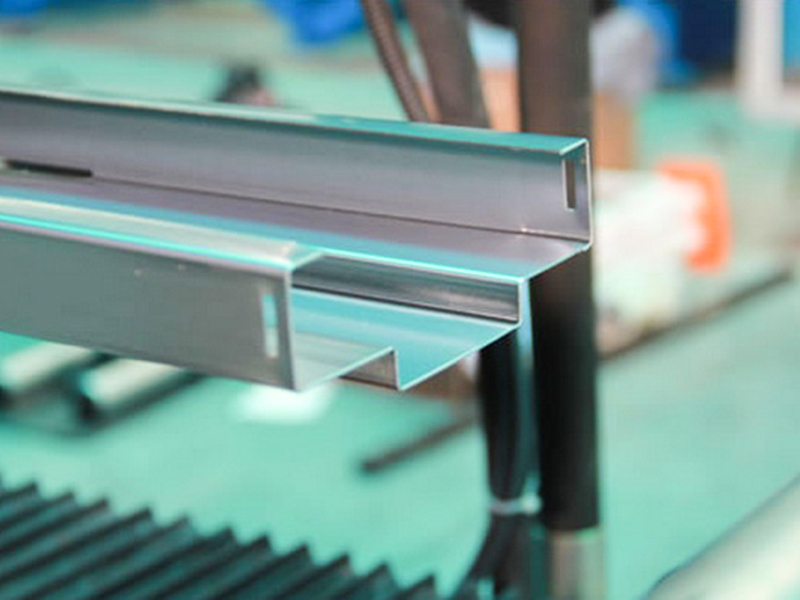

Dörrkarmrullningsmaskinen är en kallböjnings- och rullformningsmaskin speciellt utformad för att tillverka dörr- och fönsterramar (som ramar av stålsäkerhetsdörrar, branddörrar, garageportar och industridörrar). Den använder flera precisionsrullar för att kontinuerligt kallböja metallband (vanligtvis galvaniserat stål, färgbelagt stål, rostfritt stål eller aluminiumlegering) för att effektivt och exakt producera de komplexa stängda eller halvstängda tvärsnittsprofiler som krävs för dörrkarmar.
Jiangyin Hailong Machinery Factory är Dörrramsrullformningsmaskiner Leverantör i Kina. Med över 1200 kundrelationer betjänar vi många branscher med anpassad rullformningsutrustning, levererar Dörrramsrullformningsmaskiner till salu.
Kärnkomponenter:

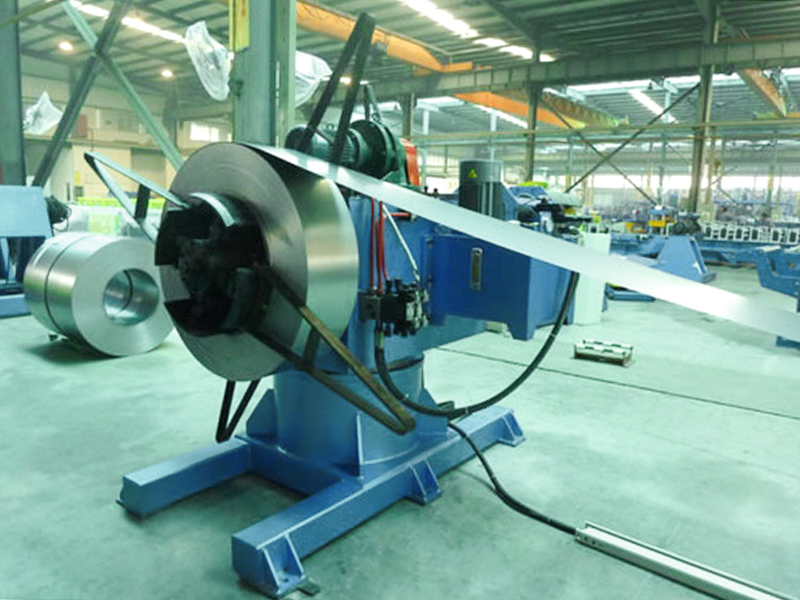

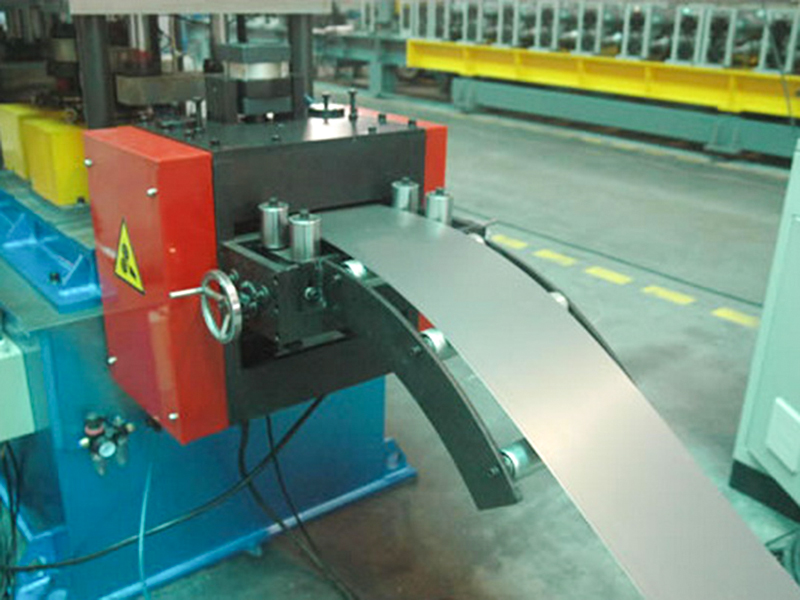

Uncoiler och Leveler: Rullar upp metallspolen och eliminerar krullningsspänningar, vilket säkerställer en mjuk övergång till formningsområdet.

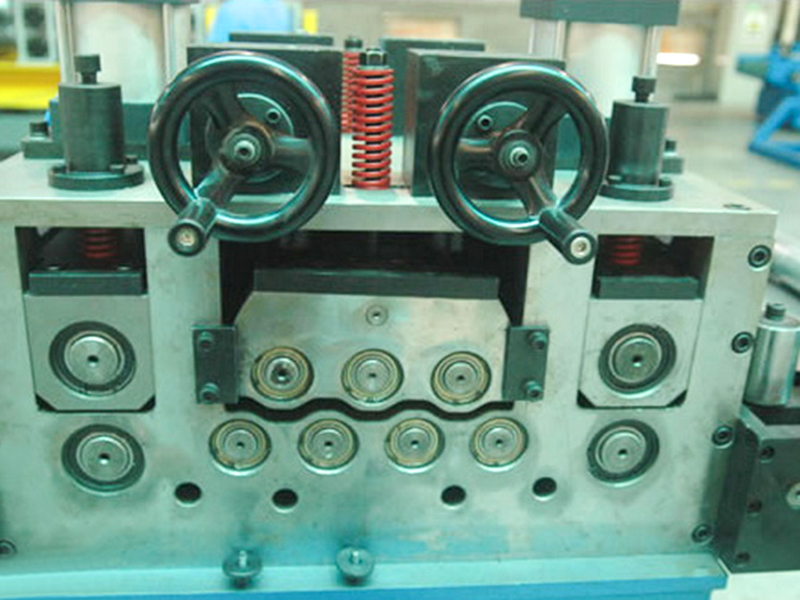

Guidematare: Styr remsan exakt i den första uppsättningen rullar för att förhindra avvikelse.

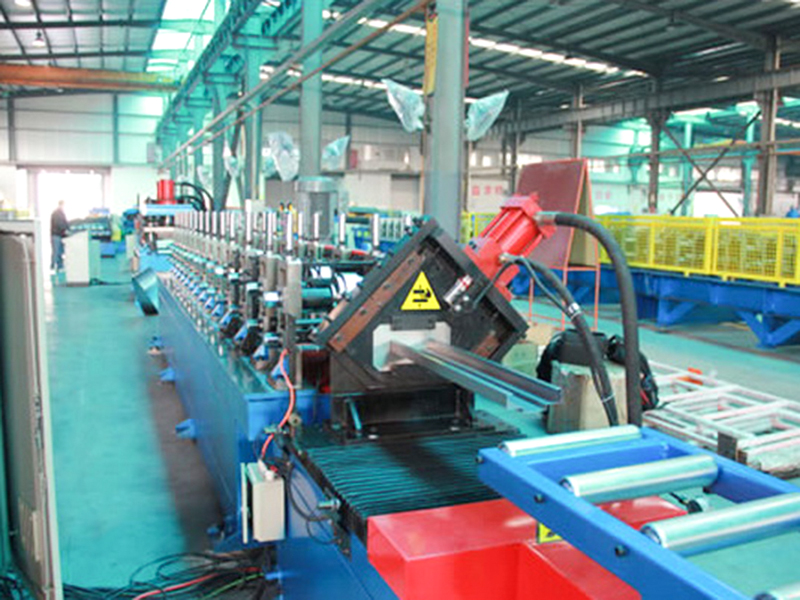

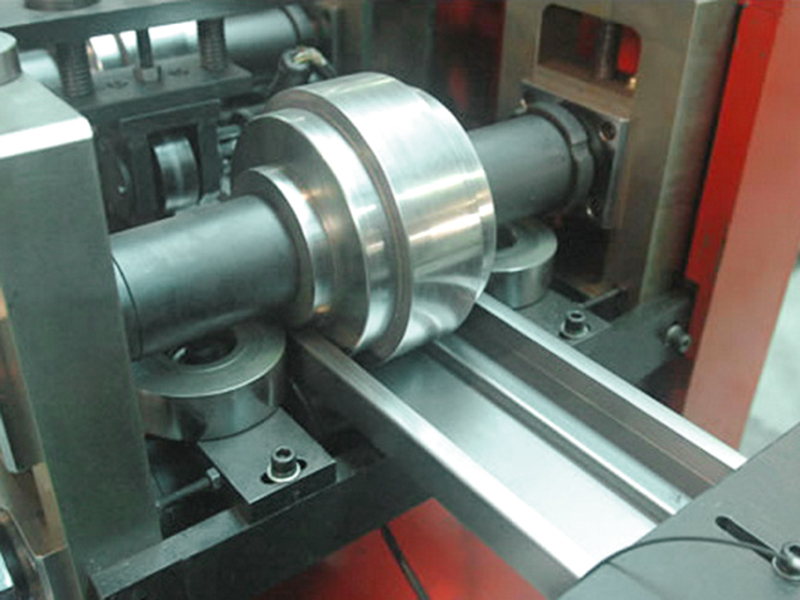

Huvudformningsenhet (kärnkomponent): Flera uppsättningar rullar arrangeras i en sekventiell processsekvens för att gradvis rulla den platta plåten in i dörrkarmens tvärsnitt.

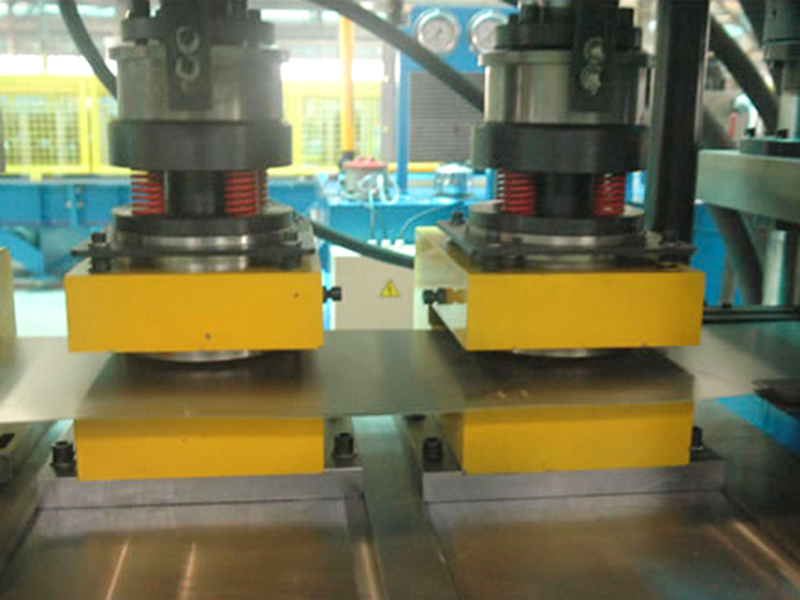

Inline-stansningsenhet (tillval): Stansar nyckelhål, gångjärnshål eller dräneringshål samtidigt under formningsprocessen, vilket minskar efterföljande steg.

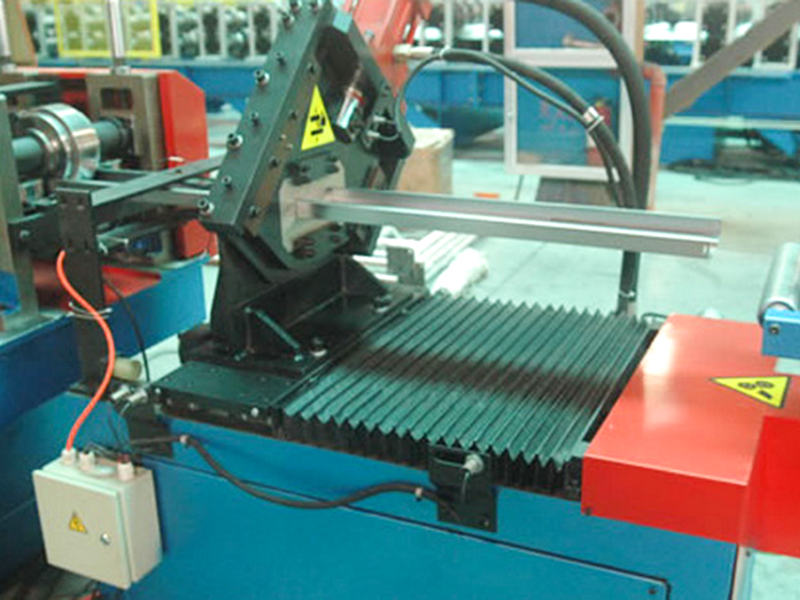

Servoskärningssystem: Högprecisionsskärning (flygsåg/hydraulisk sax), vilket resulterar i jämna, gradfria snitt med ett längdfel på ≤±0,5 mm.
Automatisk staplare: Staplar eller transporterar färdiga dörrkarmar, stödjer räkning och packning.
PLC-styrsystem med pekskärmsdrift: Ställ in parametrar (längd/hastighet/kvantitet), övervaka driftstatus i realtid och utför feldiagnos.
Branschtillämpningsvärde:
Ersätter traditionella processer: Ersätter manuell bockning och svetsning, minskar steg och kostnader med över 30 %.
Förbättrad konsistens: Automatiserad produktion eliminerar mänskliga fel och säkerställer utbytbarhet av stora dörrkarmar.
Stärkande strukturell prestanda: Kallbearbetningshärdning ökar profilstyrkan, förlänger livslängden på dörrar och fönster.
| Tekniska parametrar | ||
| Objekt | Parameter | Anmärkning |
| Maskinbas | National Standard No.40 I-Beam Steel | Övergripande svetsstruktur |
| Rullmaterial | Cr12MoV | Vakuumhärdning |
| Huvudaxel | φ75，45# Stål | Härdning och härdning |
| Bildar grupper | 15 | |
| Huvudmotoreffekt | 7,5KW | |
| Körmetod | 1,2 tums dubbelkedjedrivning | |
| Avskärningsläge | Hydraulisk avstängning | Hydraulstationsmotoreffekt är 11KW |
| Stansningsläge | Hydraulisk stansning | |
| Uncoiler | Last 5-ton, med lastplattform | Hydraulstationsmotoreffekt är 2,2KW |
| Styrsystem | Siemens/Schneider PLC | |
| Hydraulsystem | BeiJin Huade varumärke | |
| Total längd på produktionslinjen | Cirka 18 meter | |
| Utrustning Vikt | Runt 5-ton | |
| Råmaterial tjocklek | 0,6-1,2 mm | Q235 galvaniserad spole |
| Produktionshastighet | Över 25m/min | |
