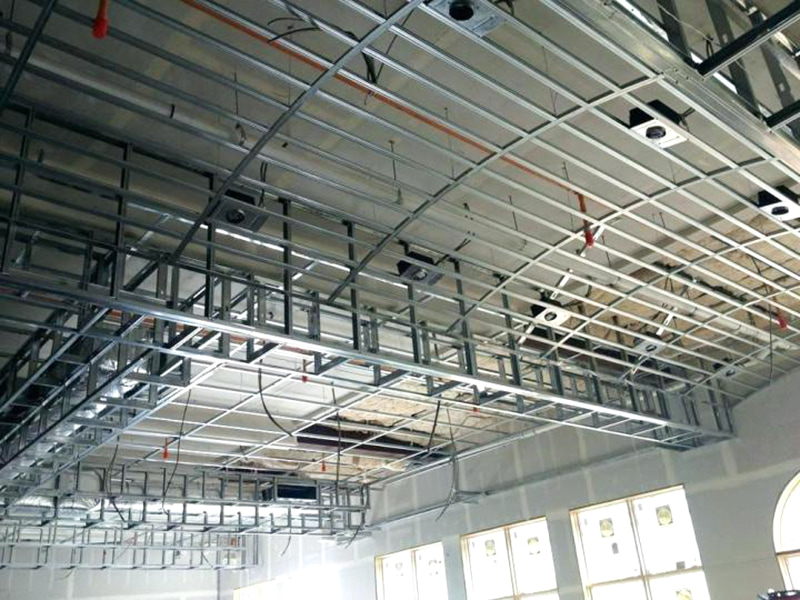

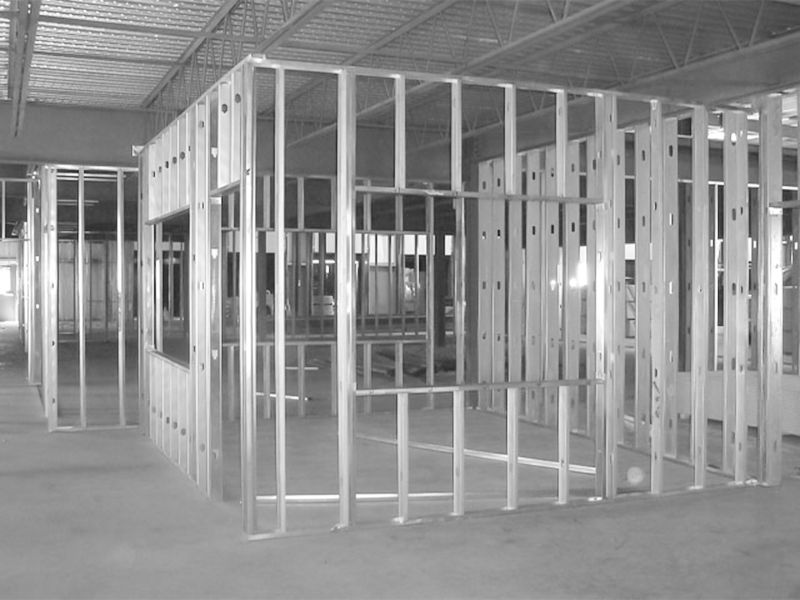

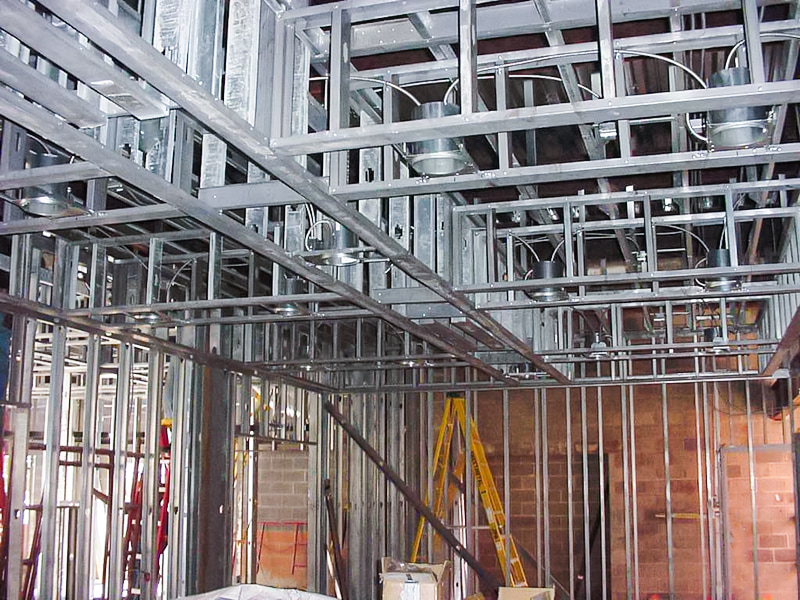

Rullformningsmaskiner för stålbultar och spårrullar är automatiserade maskiner som är speciellt utformade för att kontinuerligt kallböja och plastiskt deformera kontinuerliga rullar av galvaniserat stålband (eller färgbelagd stålplåt, aluminiumremsa, etc.) genom flera sekventiellt anordnade rullar, för att slutligen forma dem till lättviktsstålkölprofiler för konstruktion (såsom C-formade, T-formade, T-formade, T-formade, T-formade, kölar). De används främst för storskalig, effektiv och högprecisionsproduktion av lätta stålkölramar för invändiga skiljeväggar, undertak, ytterväggar, bullerskärmar och andra byggnadskonstruktioner.
Jiangyin Hailong Machinery Factory är Maskiner för formning av stålbultar och spårrullar Leverantör i Kina. Med över 1200 kundrelationer betjänar vi många branscher med anpassad rullformningsutrustning, levererar Maskiner för formning av stålbultar och spårrullar till salu.
Klassificering av utrustning:
Efter produkttyp:

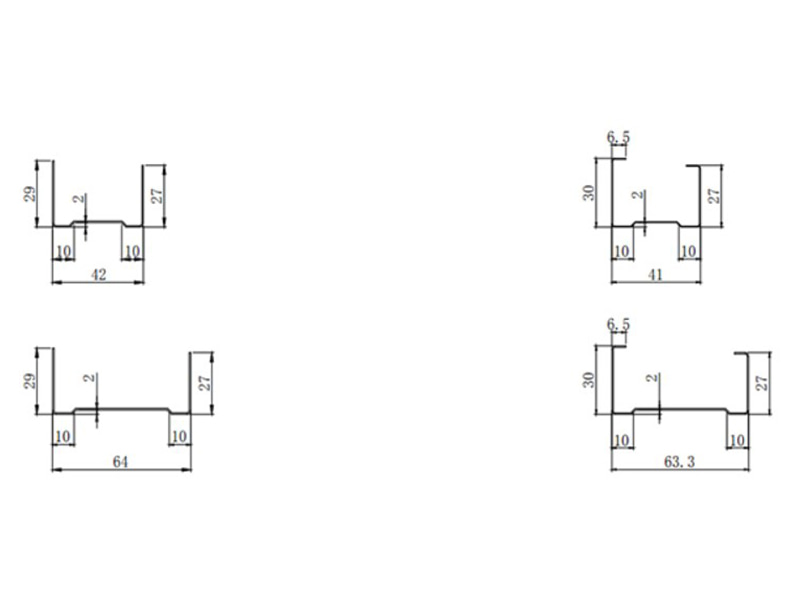

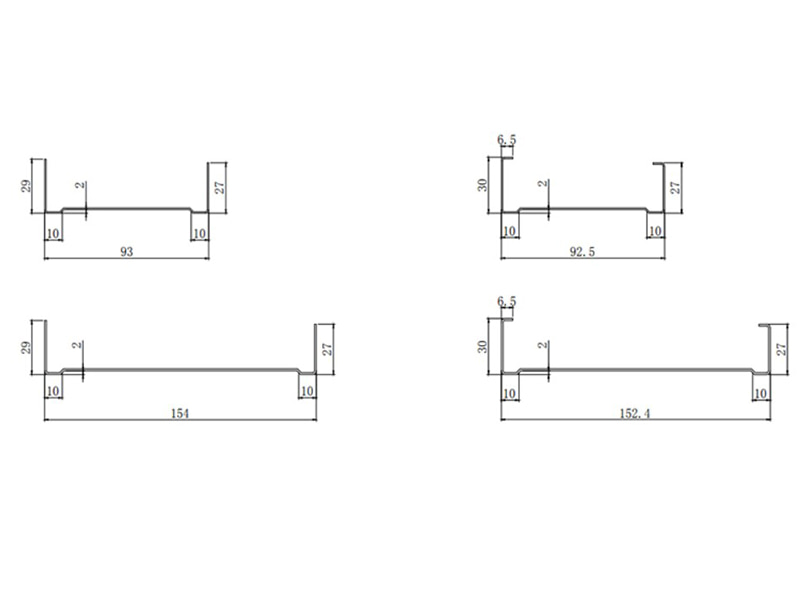

C-formad kölformningsmaskin
U-formad (trågformad) kölformningsmaskin
L-formad/vinklad kölformningsmaskin
Specialiserade maskiner för andra specialformade kölar (som V-formade, T-formade och kassettformade kölar)

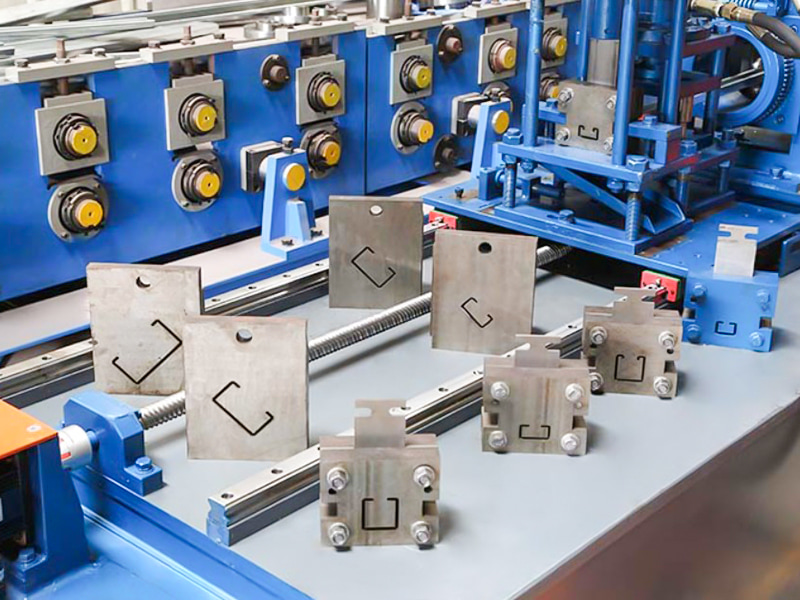

Multifunktionskölmaskin: En mängd olika költyper kan tillverkas genom att byta ut rullenheten.
Efter körmetod:
Mekanisk transmission: Traditionell, relativt enkel struktur.
Hydraulisk drivning: Hög effekt, lämplig för tjocka material eller stora tvärsnitt.
Servodrivning: Hög precision, snabb respons och flexibel kontroll, vilket gör den till huvudströmmen av avancerad utrustning.
Efter struktur:
Genomgående axeltyp: Alla formningsramar drivs i serie via en lång drivaxel, vilket resulterar i en kompakt struktur och utmärkt styvhet.
Delad/Segmenterad typ: Varje ram drivs oberoende (särskilt servodriven), vilket ger extrem flexibilitet och enkel justering av rullgapet.
Efter nivå av automatisering:
Grundläggande typ (kräver manuell lastning och lossning)
Halvautomatisk typ

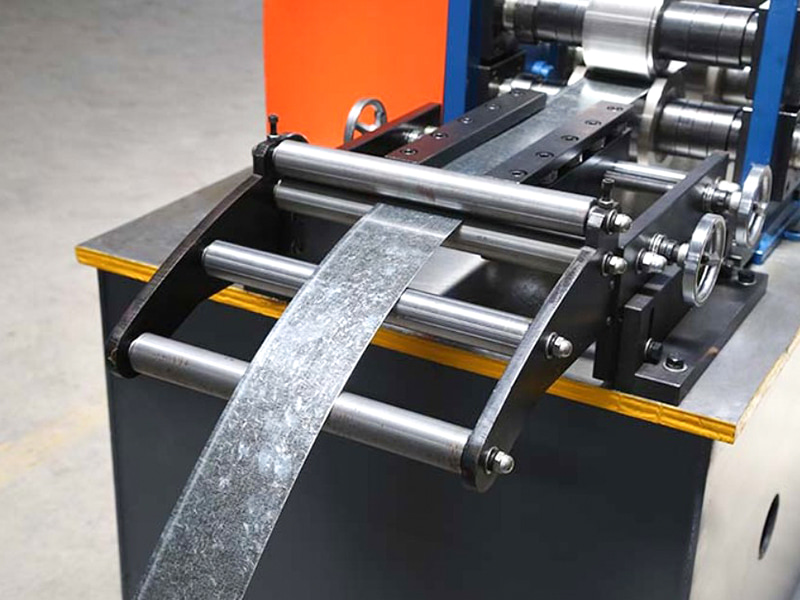

Helautomatisk typ (inkluderar automatisk avlindning, rätning, formning, servostyrd skärning till längd och automatisk stapling/balning)
Nyckelfunktioner och fördelar
Hög effektivitet: Kontinuerlig produktion med hastigheter på 30-150 m/min eller ännu högre, som vida överstiger stämpling i ett stycke eller traditionella bearbetningsmetoder.

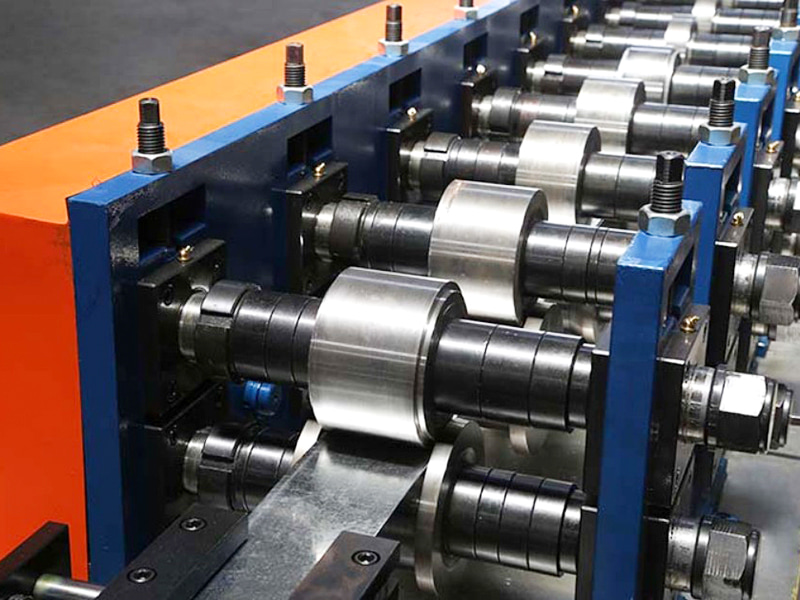

Hög precision: Formningsvalsarna är precisionsbearbetade och utrustade med ett avancerat servokontrollsystem för att säkerställa dimensionsnoggrannhet och rakhet hos kölsektionen, med toleranser vanligtvis inom ±0,1 mm till ±0,3 mm.
Materialbesparingar: Kallvalsformning är en plastisk deformationsprocess som praktiskt taget inte producerar några spån, vilket resulterar i en materialutnyttjandegrad på nästan 100 % (endast en liten mängd förlust sker under skärning).
Förbättrade materialegenskaper: Kallvalsformning ger en viss grad av kallbearbetningshärdning, vilket avsevärt kan öka styrkan och styvheten hos den färdiga kölen.
Flexibilitet: Genom att byta ut formningsvalsarna med olika former kan samma maskin producera kölar av olika tvärsnittsformer och storlekar (såsom C-formade och U-formade kölar av varierande höjd, bredd och tjocklek). Verktygskostnaderna är relativt låga.
Hög automatisering: Hela processen, från upprullning till skärning och urladdning, är helautomatiserad, vilket minskar manuella ingrepp, sänker arbetsintensiteten och förbättrar produktionsstabiliteten och konsistensen.
Utmärkt ytkvalitet: Eftersom rullformning utförs är skadorna på den galvaniserade eller belagda ytan av råmaterialet minimal, vilket resulterar i ett överlägset slutprodukt utseende.
| Tekniska parametrar | ||
| Objekt | Parameter | Anmärkning |
| Maskinbas | National Standard No.40 I-Beam Steel | Övergripande svetsstruktur |
| Rullmaterial | Cr12MoV | Vakuumhärdning |
| Huvudaxel | φ75，45# Stål | Härdning och härdning |
| Bildar grupper | 15 | |
| Huvudmotoreffekt | 7,5KW | |
| Körmetod | 1,2 tums dubbelkedjedrivning | |

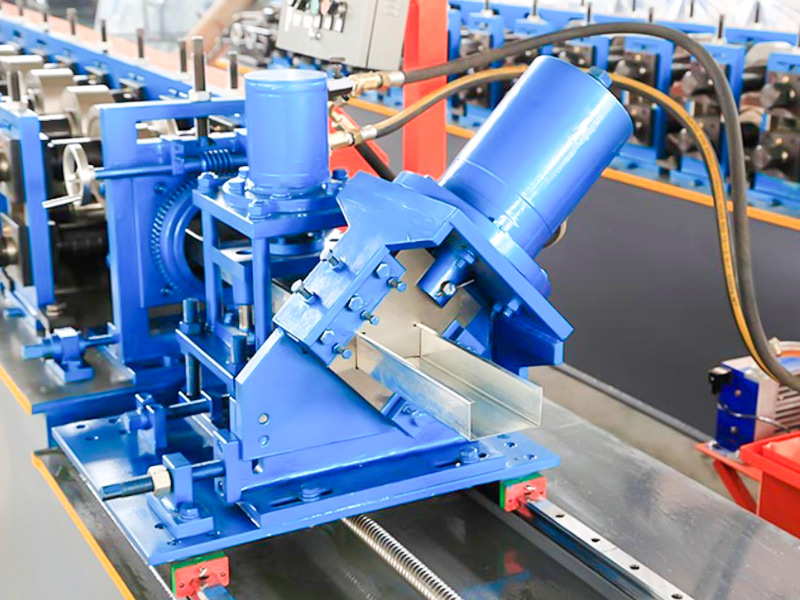

| Avskärningsläge | Hydraulisk avstängning | Hydraulstationsmotoreffekt är 11KW |
| Stansningsläge | Hydraulisk stansning | |
| Uncoiler | Last 5-ton, med lastplattform | Hydraulstationsmotoreffekt är 2,2KW |
| Styrsystem | Siemens/Schneider PLC | |
| Hydrauliskt system | BeiJin Huade varumärke | |
| Total längd på produktionslinjen | Cirka 18 meter | |
| Utrustning Vikt | Runt 5-ton | |
| Råmaterial tjocklek | 0,6-1,2 mm | Q235 galvaniserad spole |
| Produktionshastighet | Över 25m/min | |
