Box-beam Roll Forming Machines är en kärnproduktionsutrustning inom tillverkningsindustrin för lager- och logistikutrustning, speciellt designad för effektiv och exakt produktion av bärande balkar för lagerställ. Genom en kontinuerlig rullformningsprocess formas höghållfasta stålspolar till balkar med specifika tvärsnittsformer, som uppfyller de stränga kraven på hållfasthet, styvhet och dimensionsnoggrannhet för inredningssystem.
Jiangyin Hailong Machinery Factory är Rullformningsmaskiner för box-beam Leverantör i Kina. Med över 1200 kundrelationer betjänar vi många branscher med anpassad rullformningsutrustning, levererar Rullformningsmaskiner för box-beam till salu.
Kärnfunktioner och branschvärde:
Ersätter traditionella processer: Denna maskin ersätter den ineffektiva skärning-svets-stansningsprocessen och uppnår integrerad "spol till färdig balk"-tillverkning.
Förbättrad produktprestanda: Kallbearbetningshärdning ökar materialets sträckgräns med 15%-20%, samtidigt som geometrisk tvärsnittsnoggrannhet ≤±0,2 mm uppnås.
Minskning av de totala kostnaderna: Materialutnyttjandet överstiger 98 % och arbetskostnaderna minskas med 60 %.
Maskinens huvudkomponenter och arbetsflöde:

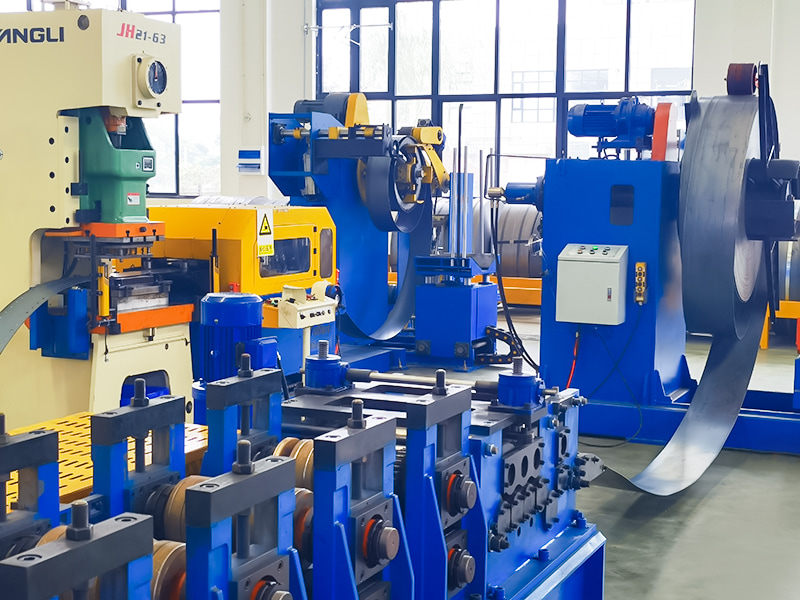

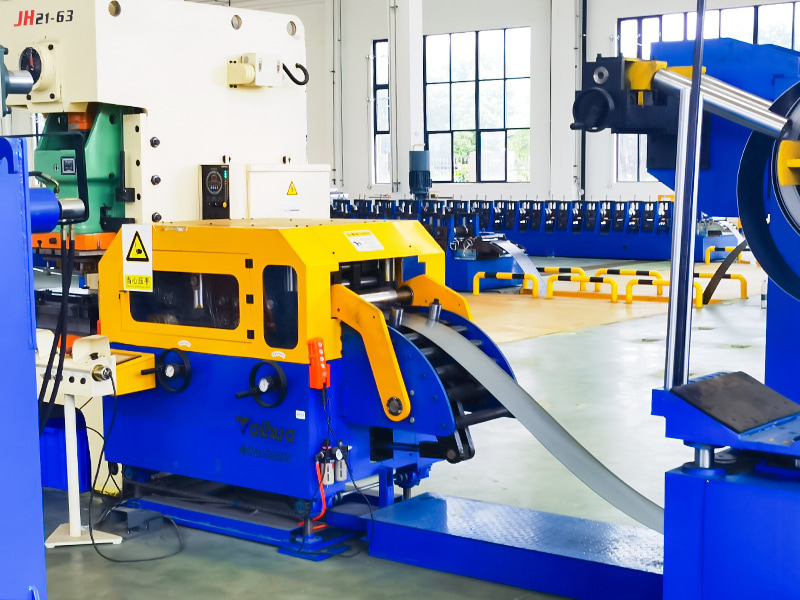

Upprullning: Stålspolen placeras på upprullningsmaskinen, rullas ut automatiskt och nivelleras.

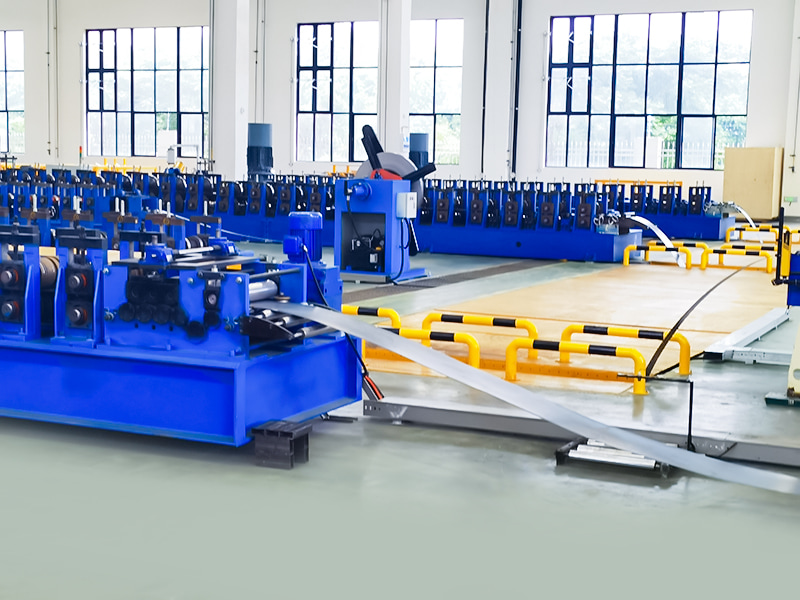

Guidad matning: Remsan styrs in i formningsmaskinen.

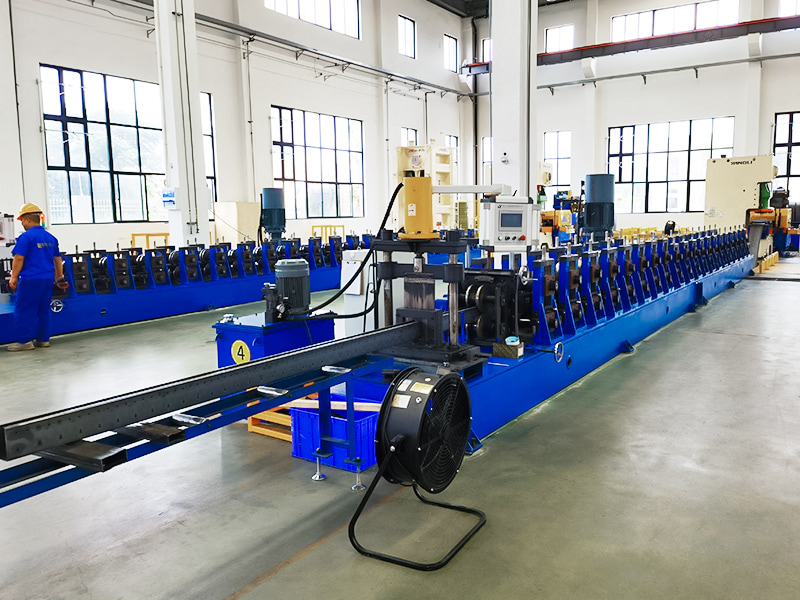

Valsformning: Remsan passerar genom flera uppsättningar formningsrullar (vanligtvis över tio till tjugo passager). Varje valspassage applicerar en exakt böjkraft på remsan och omvandlar gradvis dess form från ett platt ark till dess slutliga C-formade tvärsnitt.

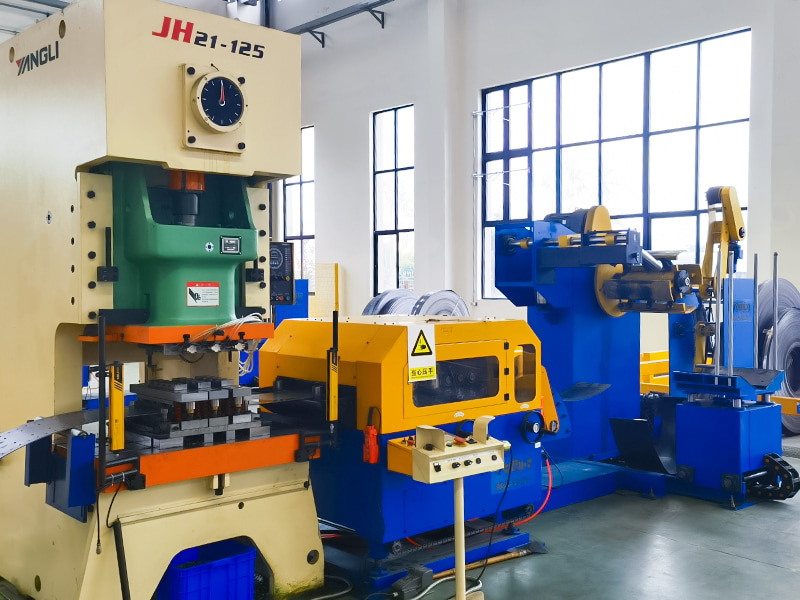

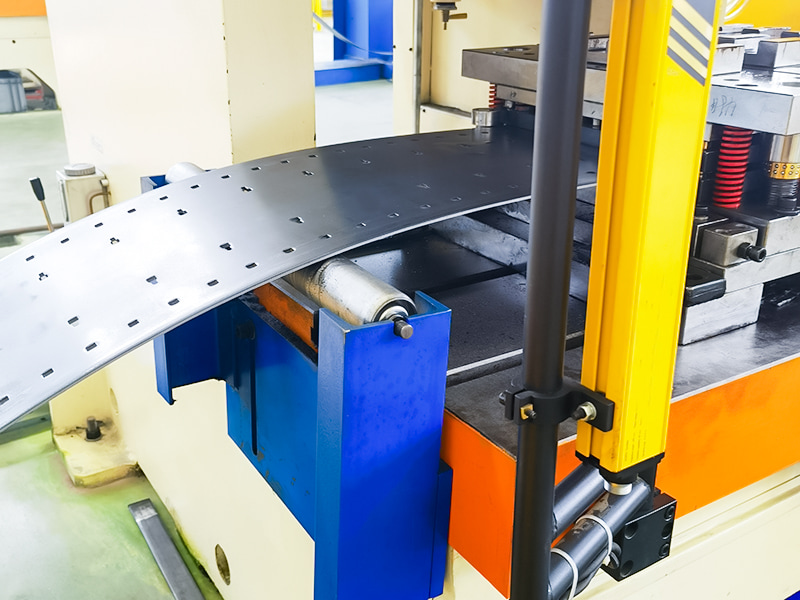

Inline stansning/myntning (valfritt): Vissa modeller integrerar en stansningsenhet under eller efter formningsprocessen.
Automatisk svetsning av förstärkningsribbor och högstyv finish: Högfrekvent motståndssvetsning med penetrationsövervakning eliminerar inre spänningar.
Dimensionering och skärning: Den formade kontinuerliga strålen passerar genom en mätanordning (kodare). När den når den förinställda längden aktiveras en höghastighetsskäranordning (vanligen en flygande såg eller hydraulisk stanssax) som omedelbart skär den utan att avbryta den kontinuerliga driften av formningsmaskinen.

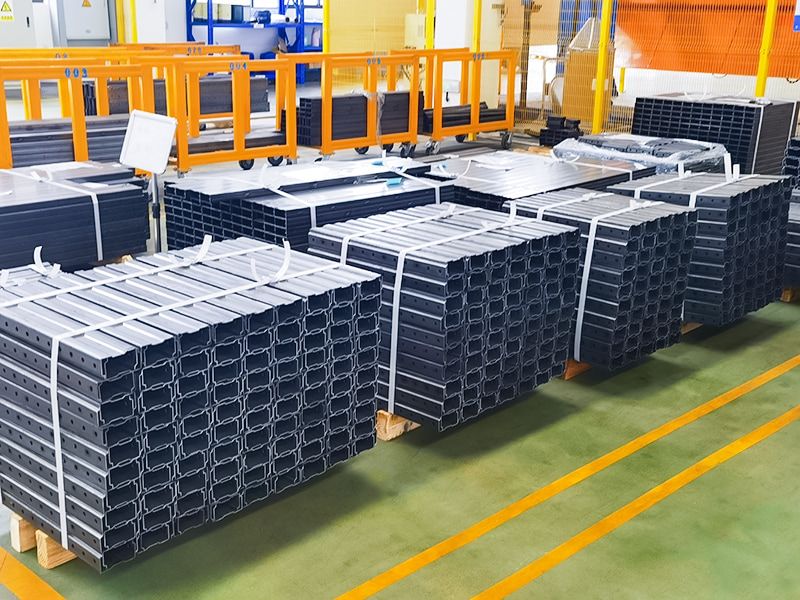

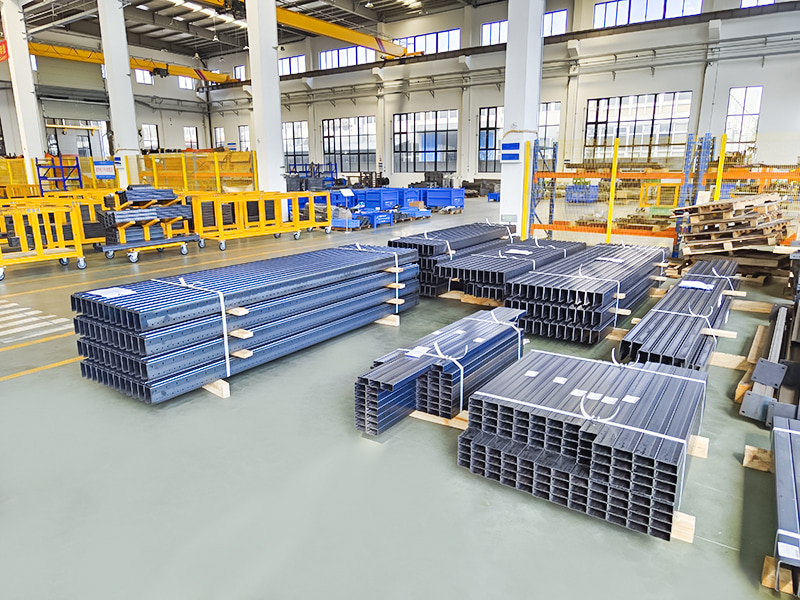

Urladdning och stapling: De skurna individuella balkarna transporteras ut ur maskinen och samlas automatiskt in, riktas in och staplas i buntar av ett staplingssystem.
Styrsystem: En PLC och HMI (Human-Machine Interface) styr hela processen, övervakar utrustningsstatus, lagrar produktionsdata och ställer in och byter produktionsparametrar för olika produktstorlekar.
| Tekniska parametrar | ||
| Objekt | Parameter | Anmärkning |
| Maskinbas | National Standard No.45 I-Beam Steel | Övergripande svetsstruktur |
| Rullmaterial | Cr12MoV | Vakuumhärdning |
| Huvudaxel | φ90,40Cr | Härdning och härdning |
| Bildar grupper | 26-28 | |
| Huvudmotoreffekt | 25KW, Inv | |
| Huvuddriven växellåda | K107 (K107 spiralväxellåda) | |
| Körmetod | 1,2 tums dubbelkedjedrivning | |
| Avskärningsläge | Hydraulisk avstängning | Hydraulstationsmotoreffekt är 11KW |
| Stansningsläge | Hydraulisk stansning | |
| Uncoiler | Last 5-ton, med lastplattform | Hydraulstationsmotoreffekt är 2,2KW |
| Styrsystem | Siemens/Schneider PLC | |
| Hydrauliskt system | BeiJin Huade varumärke | |
| Total längd på produktionslinjen | Cirka 25 meter | |
| Utrustning Vikt | Runt 12-ton | |
| Råmaterial tjocklek | 1,2-1,5 mm | Q235 galvaniserad spole |
| Produktionshastighet | 10~15m/min | |
