Simple Coil Flattening and Cutting Machine är en ekonomisk två-i-ett-maskin för förbearbetning av metallplåt, som erbjuder en enkel struktur, grundläggande funktioner och låg kostnad. Den integrerar tillplattning av rullar och skärning till längd i en enda, strömlinjeformad produktionslinje, vilket möjliggör kontinuerlig bearbetning från rull till platt plåt. Designad för småskaliga, lågbudgetapplikationer, den uppfyller de grundläggande kraven "avrullning, utjämning och skärning i längd."
Jiangyin Hailong Machinery Factory är Enkel tillplattning och skärmaskin Leverantör i Kina. Med över 1200 kundrelationer betjänar vi många branscher med anpassad rullformningsutrustning, levererar Enkel tillplattning och skärmaskin till salu.
Kärnfunktioner:
Upprullning (avlindning): Stöder och lindar långsamt av spolen, vilket avlastar spolen.
Utjämning (utjämning): Mekaniska rullar eliminerar deformationer som vågiga kanter, skevhet och vridning, vilket återställer planhet.
Klippning (klippning till längd): Kapar den kontinuerligt matade (tillplattade) metallremsan till enkla ark med en förinställd längd.
Utrustningsegenskaper:
Enkel struktur: Inga komplexa automationssystem, kompakt mekanisk design och litet fotavtryck (vanligtvis 5-10 meter i längd).
Manuell drift är övervägande: Manuell laddning av spole, parameterjustering (som utjämning av rulltryck) och plåtinsamling är beroende av operatörens erfarenhet.
Funktionaliteten är strömlinjeformad: Fokuserar enbart på att varva ner och utjämna, utan avancerade funktioner som automatisk bankorrigering, spänningskontroll och precisionsslitsning.
Låg kostnad: Priset är cirka 1/5 till 1/3 av en helautomatisk utjämningslinje (vanligtvis tiotusentals RMB).
Låg strömförbrukning: Motoreffekten är relativt låg (vanligtvis 11kW till 30kW), vilket gör den lämplig för små verkstäder.
Typisk struktur:

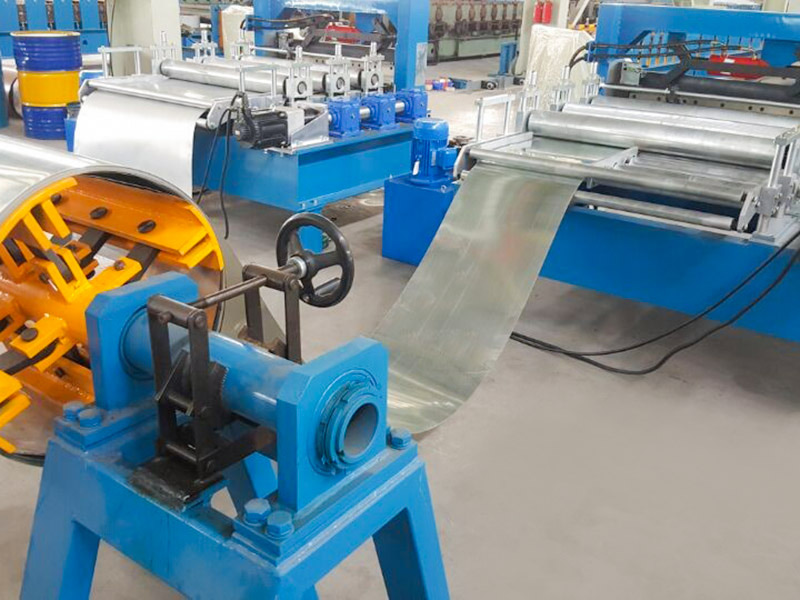

Avlastningsstativ: En enkel konformad eller fribärande struktur med en manuellt expanderande och sammandragande rulle för att säkra spolen.
Matarplattform: Styr listhuvudet manuellt in i utjämningsmaskinen.

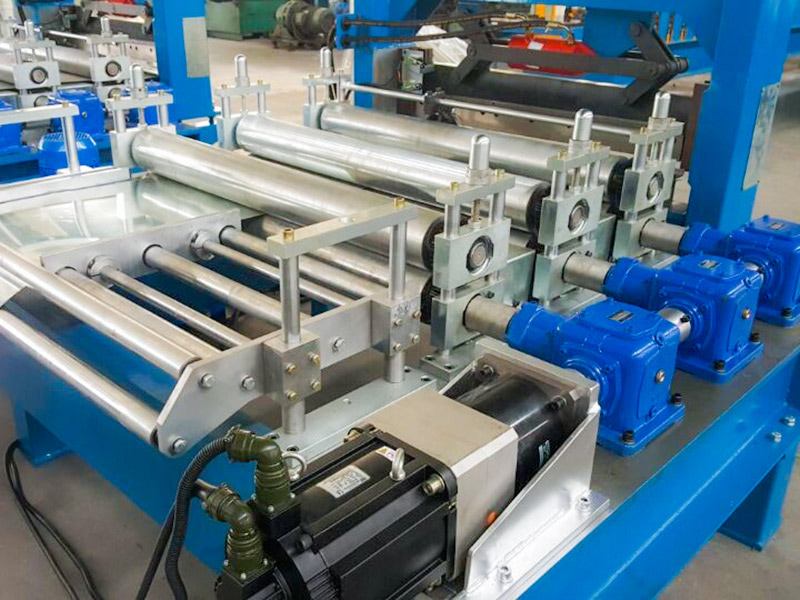

Utjämningsenhet: Kärnenheten, som innehåller 5 till 9 utjämningsrullar (färre än på avancerade modeller), korrigerar deformation genom valsböjning.
Klippningsenhet:
Hydraulisk sax: Låg kostnad och enkelt underhåll, lämplig för tjocklekar ≤3 mm (vanligt val).
Pneumatisk sax: Ännu mer prisvärd, lämplig endast för plåt ≤1,5 mm (benägen att deformeras).
Klippställ: Tar emot de utjämnade arken för manuell hantering och stapling.
| Strömkrav | Spänning | 380V/50Hz/3Ph (kan anpassas) |
| Huvudmotoreffekt | 7,5KW | |
| Cutter Power | 5,5KW | |
| Produktionshastighet | 10-15m/min | |
| Tjocklek av struktur | 18 mm | |
| Axeldiameter | 80 mm | |
| Kör | Gear | |
| H Stål | 400 mm | |
| Skärm | HMI | |
| Typ av skärning | Längduppsättning och efterskärning | |
| Styrsystem | PLC Siemens | |
| Installationsmått (beroende på den slutliga designen) | 3,6m×1,5m×1,2m | |
| Totalvikt (ungefär) | 3,0T | |
