Rullformningsmaskin översikt

Översikt över rullformningsmaskin (1)

Rullformning

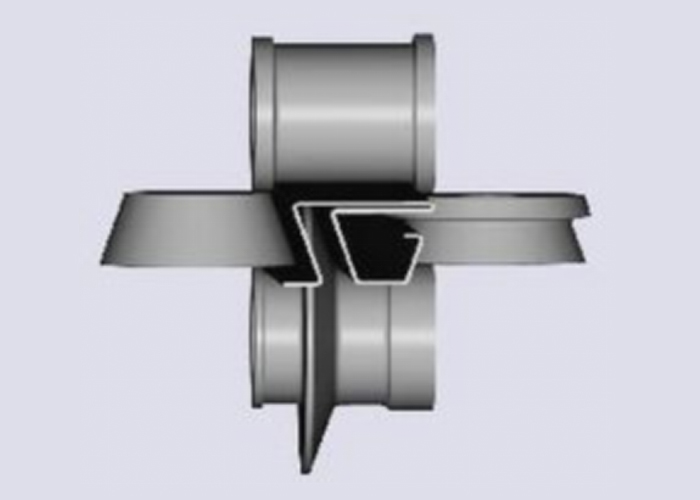

Böjning längs rullar

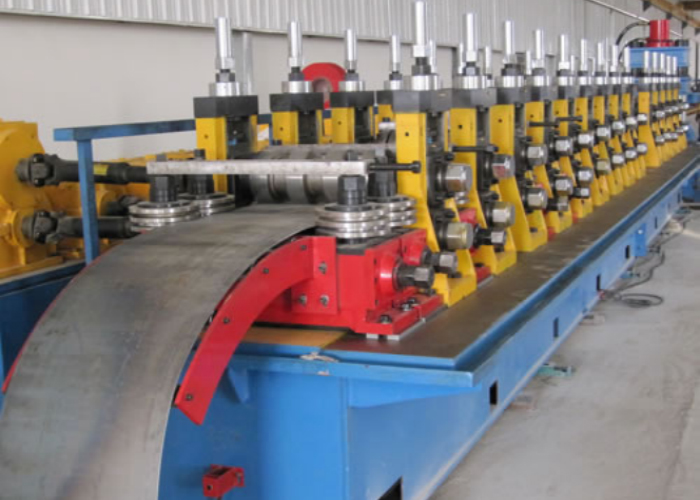

Valsformning, även känd som valsformning, är en valsningsprocess som kontinuerligt böjer en lång remsa av metallplåt (vanligtvis lindat stål) till en önskad tvärsnittsarea. Remsan passerar genom flera uppsättningar rullar monterade på kontinuerliga stativ, där varje uppsättning endast utför inkrementella delar av böjningen tills den önskade tvärsnittsarean (profilen) uppnås. Rullformning är idealisk för att producera långa, stora delar med en konstant profilform.

Översikt

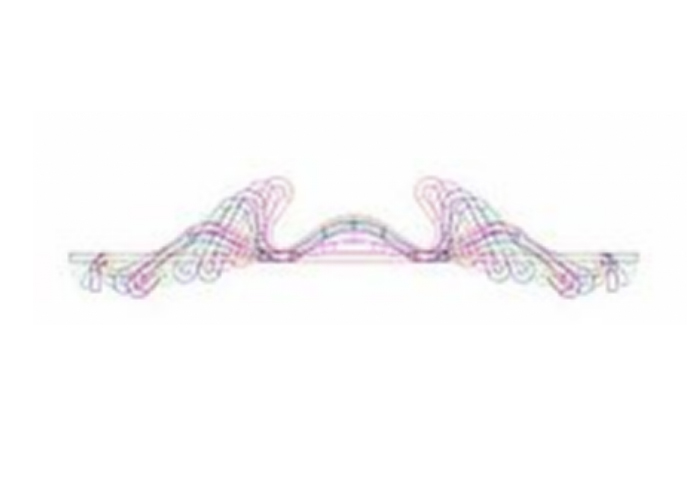

Mönster

Profiler kan tillverkas i en mängd olika tvärsnittsformer, men varje form kräver en noggrant utformad uppsättning rullformar. Rulldesign börjar med ett mönster, som är en sekvens av profiltvärsnitt, en profil per uppsättning rullar. Rullprofilen härleds sedan från mönsterprofilen. På grund av de höga kostnaderna för rullsatser används datorsimuleringar ofta för att utveckla eller validera rulldesignen och optimera formningsprocessen för att minimera antalet rullstativ och materialpåkänningar i slutprodukten.

Valsformade profiler kan erbjuda fördelar jämfört med extruderade profiler med liknande form. Valsformade delar kan vara lättare och tunnare väggar än de som tillverkas genom extrudering, och de är starkare på grund av arbetshärdning i kallt tillstånd. Delar kan ytbehandlas eller målas. Dessutom är rullformningsprocessen snabbare och mer energieffektiv än extrudering.

Befintliga rullformningsmaskiner kan producera profiler av olika storlekar och materialtjocklekar med samma rullar. Storleksändringar uppnås genom manuell justering eller datorstyrd variation av avståndet mellan rullarna, vilket möjliggör snabba växlingar. Dessa specialiserade kvarnar är vanliga inom ramindustrin för lätta dimensioner, som använder metallreglar och skenor med standardiserade profiler och tjocklekar.

Till exempel kan en enda kvarn tillverka metallreglar från galvaniserade stålplåtar i olika tjocklekar (t.ex. 20 till 12 ga) med varierande banstorlekar (t.ex. 3-5/8 tum till 14 tum), flänsstorlekar (t.ex. 1-3/8 tum till 2-1/2 tum till 2-1/2 tum, och. 5/8 tum).

Rullformningslinjer kan sättas upp i en mängd olika konfigurationer för att stansa och skära delar i en kontinuerlig operation. För att skära delar till längd kan linjen konfigureras för att använda förskurna stansar, med individuella ämnen som passerar genom rullformningsmaskinen, eller efterskurna stansar, med profilen avskuren efter rullformningsprocessen.

Funktioner som hål, skåror, prägling eller klippta former kan läggas till genom att stansa på rullformningslinjen. Dessa detaljegenskaper kan appliceras i en förstansningsapplikation (innan valsformningen börjar), i en mittlinjestansningsapplikation (i mitten av valsformningslinjen/processen) eller efter stansning (efter att valsformningen är klar).

Vissa rullformningslinjer innehåller endast en av dessa applikationer, stansning eller avskärning, medan andra integrerar några eller alla dessa applikationer i en enda linje.
